Преобразователь частоты c нормальной перегрузкой (3×380 В) VEDA VFD VF-101 Basic Drive

Характеристики
Рабочая температура
–10°C до +50 °C
Производительность
VEDA VFD
Двигатель
Асинхронный, синхронный двигатель с постоянными магнитами
Частота ШИМ, кГц
1-16 кГц
Цифровые входы и выходы
5 входов, 1 выход
Страна производства
Китай
Описание
Серия VF-101 — преобразователи частоты для систем отопления, вентиляции и кондиционирования, холодильного применения, управления поршневыми, винтовыми, спиральными компрессорами, а также для насосов, общепромышленных применений, в том числе с тяжелыми пусками. Привод предназначен для работы в сетях питания 1х220 В, 3х380 В, 3х660 В и мощностью от 0,75 до 1120 кВт. Привод имеет встроенный сетевой интерфейс RS-485. Частотный преобразователь VF-101 может управлять асинхронными и синхронными д...

Серия VF-101 — преобразователи частоты для систем отопления, вентиляции и кондиционирования, холодильного применения, управления поршневыми, винтовыми, спиральными компрессорами, а также для насосов, общепромышленных применений, в том числе с тяжелыми пусками. Привод предназначен для работы в сетях питания 1х220 В, 3х380 В, 3х660 В и мощностью от 0,75 до 1120 кВт. Привод имеет встроенный сетевой интерфейс RS-485. Частотный преобразователь VF-101 может управлять асинхронными и синхронными двигателями. Привод имеет модульную конструкцию и его функциональность может быть расширена за счет специальных дополнительных плат. Преобразователи частоты VF-101 позволяют работать с длинами моторного кабеля до 150 м без снижения номинальных характеристик. Для данной серии доступна автоматическая адаптация к двигателю (с вращением двигателя и без), которая позволяет более точно определить параметры двигателя.

Общие технические характеристики VF-101



Входные характеристики сети питания
Входное напряжение S2:1x220 В; Т4: 3x380 В; Тб: 3x660 В
Частота сети 50/60 Гц ±5%
Допустимые отклонения Уровень дисбаланса напряжения <3%. Степень искажения соответствует требованиям IEC61800-2
Выходные характеристики (U, V, W)
Выходное напряжение 0-100% входного напряжения (при нормальных условиях ошибка <5 %)
Выходная частота 0-299 Гц ±0,5 %
Перегрузочная способность Нормальная: 120 % — 35 с, 140 % — 9 с, 150 % — 3 с. Высокая: 150 % — 89 с, 180 % — 10 с, 200% — 3 с
Основные показатели регулирования
Тип двигателя Асинхронный, синхронный двигатель с постоянными магнитами
Режим управления двигателем U/f, векторное управление без/с обратной связью
Тип модуляции Оптимизированная пространственно-векторная ШИМ
Частота ШИМ 1-16 кГц
Диапазон регулирования скорости Векторное управление без о/с: 1:100
Векторное управление с о/с: 1:1000
Точность поддержания установившейся скорости Векторное управление без о/с: <2%
  Векторное управление с о/с: <0,05%
Пусковой момент Векторное управление без о/с: 150 % от 0,5 Гц
Векторное управление с о/с: 200% от 0 Гц
Скорость реакции на изменение момента Векторное управление без о/с: <20 мс
Векторное управление с о/с: <10 мс
Точность поддержания частоты Цифровое задание: ±0,01 % от максимальной частоты
Аналоговое задание: ±0,2 % от максимальной частоты
Шаг настройки частоты Цифровое задание: 0,01 Гц
Аналоговое задание: ±0,05% от максимального значения частоты
Основные функции
Компенсация момента Автоматический режим: до 100%,
Ручной режим: до 30%
Кривая U/f Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
Кривые разгона и торможения Два типа: линейная кривая, S-образная кривая разгона и торможения
Четыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум - 650 с
Номинальное выходное напряжение Можно установить от 50 до 100% от входного напряжения, 100% при использовании функции компенсации напряжения питания
Автоматическая регулировка напряжения Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
Автоматическая функция энергосбережения Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
Стандартные функции ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
Аналоговый вход 2 (0-10 В или 0/4-20 мА)
Реле 1
Аналоговый выход 1 (0-10 В, 0/4-20 мА), импульсный
Цифровые входы и выходы 5 входов, 1 выход
Коммуникация Modbus RTU встроенная
  Profibus (опция)
  Profinet (опция)
  CANopen (опция)
Длина неэкранированного кабеля, м 50 - до 4кВт, 70-135 от 5,5 до 18,5 кВт, 150 - более 18,5 кВт
Дисплей Встроенный цифровой
Окружающая среда, исполнение привода
Максимальная высота 10ОО м, далее понижение характеристик 1 %/100 м
Рабочая температура -10...+50 °C. Снижение номинальных характеристик при превышении +40 °C
Вибрации 0,6 g в диапазоне 9-200 Гц
Температура хранения -40... +60 °C
Корпус IP20, IP54
Монтаж Настенный, шкафной
Опции для преобразователей частоты VF-101



Код заказа Описание
РВС00001 Выносной внешний цифровой двухстрочный пулы
РВС00002 VF-1O1 опция ProfiBus
РВС0000З VF-1O1 опция ProfiNet
РВС00004 VF-1O1 опция расширения входов/выходов (1 аналоговый выход, 4 цифровых входа, 1 релейный выход, 1 цифровой выход, 1 вход датчика PT1OO/PT1OOO/KTY)
РВС00005 VF-1O1 энкодерная опция 5 В
РВС00006 VF-1O1 энкодерная опция 12 В
РВС00007 VF-1O1 резольверная опция
РВС00008 VF-1O1 опция CANopen
РВС00010 Выносной внешний цифровой однострочный пульт
РВС00011 Внешний графический пульт оператора
YBA00001 Расширенная гарантия 36 месяцев
YBA00002 Расширенная гарантия 48 месяцев
YBA00003 Расширенная гарантия 60 месяцев

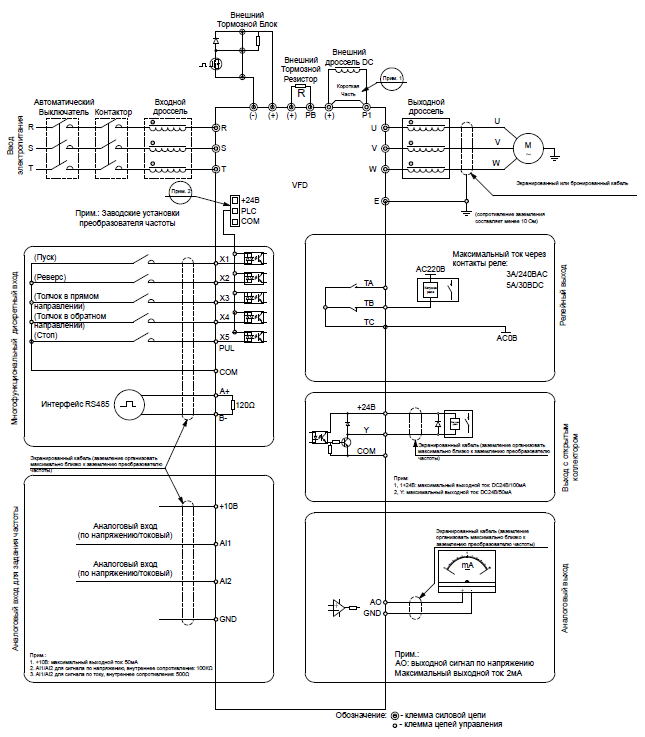

Схема подключения кабелей управления для VF-101



Показать полностью
Преобразователь частоты c нормальной перегрузкой (3×380 В) VEDA VFD VF-101 Basic Drive: характеристики
Артикул Модель
Сортировать
Материал корпуса
Сортировать
Выходная мощность, кВт
Сортировать
Номинальный выходной ток, А
Сортировать
Тепловые потери, Вт
Сортировать
Ток перегрузки 120 %, А
Сортировать
Торм, ключ
Сортировать
Дроссель
Сортировать
АВС00023 VF-101-РК75-0003-А-Т4-Е20-В-НIP200.75322.53.6ВстроенныйВнешний
+
Запросить цену
АВС00024 VF-101-Р1К5-0004-А-Т4-Е20-В-НIP201.54454.8ВстроенныйВнешний
+
Запросить цену
АВС00025 VF-101-Р2К2-0006-А-Т4-Е20-В-НIP202.26667.2ВстроенныйВнешний
+
Запросить цену
АВС00027 VF-101-Р5К5-0013-А-Т4-Е20-В-НIP205.51316515.6ВстроенныйВнешний
+
Запросить цену
АВС00028 VF-101-Р7К5-0017-А-Т4-Е20-В-НIP207.51722520.4ВстроенныйВнешний
+
Запросить цену
АВС00029 VF-101-P11К-0025-А-Т4-Е20-В-НIP20112533030ВстроенныйВнешний
+
Запросить цену
АВС000З0 VF-101-Р15К-0032-А-Т4-Е20-В-НIP20153245038.4ВстроенныйВнешний
+
Запросить цену
АВС00031 VF-101-Р18К-0038-А-Т4-Е20-В-НIP20183854045.6ВстроенныйВнешний
+
Запросить цену
АВС00032 VF-101-Р22К-0045-А-Т4-Е20-В-НIP20224566054ВстроенныйВнешний
+
Запросить цену
АВС000ЗЗ VF-101-Р30К-0060-А-Т4-Е20-В-НIP20306090072ВстроенныйВнешний
+
Запросить цену
АВС00034 VF-101-P37K-0075-A-T4-E20-N-HIP203775111090ВнешнийВнешний
+
Запросить цену
АВС00035 VF-101-P45K-0090-A-T4-E20-N-HIP2045901215108ВнешнийВнешний
+
Запросить цену
АВС00036 VF-101-Р55К-0110-A-T4-E20-N-HIP20551101375132ВнешнийВнешний
+
Запросить цену
АВС00037 VF-101-Р75К-0150-A-T4-E20-N-HIP20751501650180ВнешнийВнешний
+
Запросить цену
АВС00038 VF-101-P90K-0180-A-T4-E20-N-HIP20901801800216ВнешнийВнешний
+
Запросить цену
АВС00039 VF-101-P110-0210-A-T4-E20-N-HIP201102102200252ВнешнийВнешний
+
Запросить цену
АВС00040 VF-101-P132-0250-A-T4-E20-N-HIP201322502640300ВнешнийВнешний
+
Запросить цену
АВС00041 VF-101-Р160-0310-A-T4-E20-N-H-DIP201603103200372ВнешнийВстроенный
+
Запросить цену
АВС00042 VF-101-Р185-0340-A-T4-E20-N-H-DIP201853403700408ВнешнийВстроенный
+
Запросить цену
АВС00043 VF-101-P200-0380-A-T4-E20-N-H-DIP202003804000456ВнешнийВстроенный
+
Запросить цену
АВС00044 VF-101-Р220-0415-A-T4-E20-N-H-DIP202204154400498ВнешнийВстроенный
+
Запросить цену
АВС00045 VF-101-P250-0470-A-T4-E20-N-H-DIP202504705000564ВнешнийВстроенный
+
Запросить цену
АВС00046 VF-101-Р280-0510-A-T4-E20-N-H-DIP202805105600612ВнешнийВстроенный
+
Запросить цену
АВС00047 VF-101-Р315-0600-A-T4-E20-N-H-DIP203156006300720ВнешнийВстроенный
+
Запросить цену
