Преобразователь частоты VEDA VFD VF-51 Micro
Характеристики
Двигатель
Асинхронный, синхронный с постоянными магнитами
Частота ШИМ, кГц
1–16
Вход
1 аналоговый вход по напряжению и току, 4 цифровых входа
Выход
1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле
Производитель
VEDA VFD
Страна производства
Китай
Описание
Серия VF-51 — это универсальный преобразователь частоты для управления насосами и вентиляторами и для решения задач общей автоматизации. Привод предназначен для работы в сетях питания 1×220 В и 3×380 В и мощностью от 0,4 до22 кВт. Привод имеет встроенный сетевой интерфейс RS-485. Имея «книжную» конструкцию, приводы данной серии позволяют монтировать их «стенка к стенке» без снижения номинальных характеристик. Преобразователи частоты VF-51 позволяют работ...
Серия VF-51 — это универсальный преобразователь частоты для управления насосами и вентиляторами и для решения задач общей автоматизации. Привод предназначен для работы в сетях питания 1×220 В и 3×380 В и мощностью от 0,4 до22 кВт. Привод имеет встроенный сетевой интерфейс RS-485. Имея «книжную» конструкцию, приводы данной серии позволяют монтировать их «стенка к стенке» без снижения номинальных характеристик. Преобразователи частоты VF-51 позволяют работать с длинами моторного кабеля до 150 м без снижения номинальных характеристик. В результате разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты, что повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50 °С.
Общие технические характеристики
| Входные характеристики сети питания (R, S,T/L, N) | |
| Диапазон напряжения, В | S2:1x220; Т4: 3x380 |
| Частота сети, Гц | 50/60 ±5 % |
| Допустимые отклонения, % | Коэффициент дисбаланса напряжения <3 Степень искажения соответствует требованиям IEC61800-2 |
| Коэффициент мощности (cos <р) | > 0,94 (с дросселем в звене постоянного тока) |
| КПД инвертора, % | >96 |
| Выходные характеристики (U,V,W) | |
| Выходное напряжение | 0-100% входного напряжения (при нормальных условиях, ошибка меньше 5%) |
| Выходная частота, Гц | 0-200 (режим WC+), 0-299 (режим U/f) |
| Точность регулирования частоты на выходе, % | ± 0,5 от максимального значения частоты |
| Перегрузочная способность по току от номинального значения | Для ПЧ 1x220 В: 150% в течение 20 с, 180% в течение 5 с. Для ПЧ 3x380 В: 150% в течение 1 мин, 180% в течение 5 с, 200% в течение 0,5 с |
| Основные показатели регулирования | |
| Тип двигателя | Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM) |
| Режим управления двигателем | U/f без обратной связи, векторное управление без датчика положения |
| Тип модуляции | Оптимизированная пространственно-векторная ШИМ |
| Частота ШИМ, кГц | 1-16 |
| Диапазон регулирования скорости | Векторное управление без о/с: 1:100 при номинальной нагрузке |
| Точность поддержания установившейся скорости | Векторное управление без о/с: < 2% от номинальной синхронной скорости |
| Пусковой момент | Векторное управление без о/с: 150 % от номинального момента при 0,5 Гц |
| Скорость реакции на изменение момента | Векторное управление без о/с: <20 мс |
| Точность поддержания частоты | Цифровое задание: ± 0,01 % от максимальной частоты. Аналоговое задание: ± 0,2% от максимальной частоты |
| Шаг настройки частоты | Цифровое задание: 0,01 Гц. Аналоговое задание: 0,05% от максимальной частоты |
| Основные функции | |
| Возможность торможения постоянным током | Начальная частота: 0-50 Гц. Время торможения: 0,1 -60 с. Ток торможения: до 150 % от номинального тока |
| Компенсация момента | Автоматический режим: до 100%. Ручной режим: до 30% |
| Кривая U/f | Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
| Кривые разгона и торможения | Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум - 650 с |
| Номинальное выходное напряжение | Можно установить от 50 до 100% от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
| Автоматическая регулировка напряжения | Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
| Автоматическая функция энергосбережения | Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки потоку |
| Стандартные функции | ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
| Входы задания частоты | Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр/ток), задание по шине связи, задание предустановленных скоростей с помощью цифр, входов, основной и вспомогательный пост управления (переключение различными способами) |
| Входы | 1 аналоговый вход по напряжению и току, 4 цифровых входа |
| Источники команды СТАРТ | Панель оператора, цифровой вход, шина связи |
| Сигналы входных команд | Старт, Стоп, Вперед/Реверс, Толчок, Мульти скорости, Выбег, Сброс, Выбор ускор/замедл., Выбор поста задания, Внешняя авария |
| Выходы | 1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле |
| Длина неэкранированного кабеля, м | 50 - до 4кВт, 70-135 от 5,5 до 18,5 кВт, 150-более 18,5 кВт. |
| Дисплей | Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров) |
| Окружающая среда, исполнение привода | |
| Корпус | IP20 (принудительное возд. охлаждение) |
| Максимальная высота, м | 10ОО, при превышении — понижение характеристик 1 %/100 м |
| Рабочая температура, °C | -10... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ‘С с пониженной нагрузкой |
| Относительная влажность, % | 5-95 (без выпадения конденсата) |
| Вибрации, g | 0,6 (5,9 м/с2) в вибродиапазоне 9-200 Гц |
| Температура хранения, °C | -40...+60 |
| Монтаж | Настенный, шкафной |
Опции для преобразователей частоты VF-51
| Код заказа | Описание |
| PBC00001 | Выносной внешний цифровой двухстрочный пульт |
| РВС00010 | Выносной внешний цифровой однострочный пульт |
| YBA00001 | Расширенная гарантия 36 месяцев |
| YBA00002 | Расширенная гарантия 48 месяцев |
| YBA00003 | Расширенная гарантия 60 месяцев |

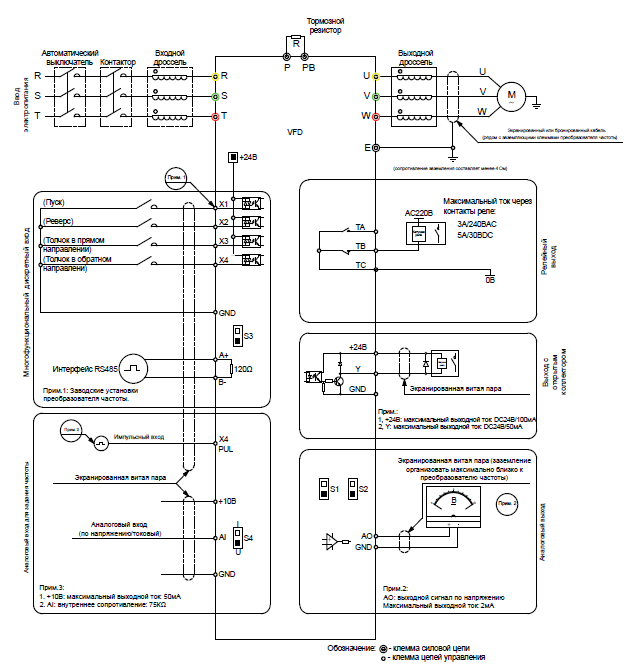

Подключение кабелей управления
Преобразователь частоты VEDA VFD VF-51 Micro: характеристики
| Артикул | Модель Сортировать | Напряжение, В Сортировать | Выходная мощность, кВт Сортировать | Номинальный выходной ток, А Сортировать | Тепловые потери, Вт Сортировать | Ток пере- грузки 150 %, А Сортировать | |||
|---|---|---|---|---|---|---|---|---|---|
| АВА00002 | VF-51-PK75-0004-S2-E20-B-H | Вход 1×220, выход 3×220 | 0.75 | 4 | 30 | 6 |
|
Запросить цену | |
| АВА0000З | VF-51-P1K5-0007-S2-E20-B-H | Вход 1×220, выход 3×220 | 1.5 | 7 | 60 | 10.5 |
|
Запросить цену | |
| АВА00004 | VF-51-P2K2-0010-S2-E20-B-H | Вход 1×220, выход 3×220 | 2.2 | 10 | 88 | 15 |
|
Запросить цену | |
| АВА00005 | VF-51-PK75-0003-T4-E20-B-H | Вход 1×220, выход 3×220 | 0.75 | 3 | 30 | 4.5 |
|
Запросить цену | |
| АВА00006 | VF-51-P1K5-0004-T4-E20-B-H | Вход 3×380, выход 3×380 | 1.5 | 4 | 60 | 6 |
|
Запросить цену | |
| АВА00007 | VF-51-P2K2-0005-T4-E20-B-H | Вход 3×380, выход 3×380 | 2.2 | 5 | 88 | 7.5 |
|
Запросить цену | |
| АВА00008 | VF-51-P4K0-0009-T4-E20-B-H | Вход 3×380, выход 3×380 | 4 | 9.5 | 160 | 14.25 |
|
Запросить цену | |
| АВА00009 | VF-51-P5K5-0013-T4-E20-B-H | Вход 3×380, выход 3×380 | 5.5 | 13 | 165 | 19.5 |
|
Запросить цену | |
| АВА00010 | VF-51-P7K5-0017-T4-E20-B-H | Вход3×380, выход 3×380 | 7.5 | 17 | 225 | 25.5 |
|
Запросить цену | |
| АВА00011 | VF-51-P11K-0025-T4-E20-B-H | Вход 3×380, выход 3×380 | 11 | 25 | 330 | 37.5 |
|
Запросить цену | |
| АВА00012 | VF-51-P15K-0032-T4-E20-B-H | Вход 3×380, выход 3×380 | 15 | 32 | 450 | 48 |
|
Запросить цену | |
| АВА00013 | VF-51-P18K-0038-T4-E20-B-H | Вход 3×380, выход 3×380 | 18.5 | 38 | 540 | 57 |
|
Запросить цену | |
| АВА00014 | VF-51-P22K-0045-T4-E20-B-H | Вход 3×380, выход 3×380 | 22 | 45 | 660 | 67.5 |
|
Запросить цену |
