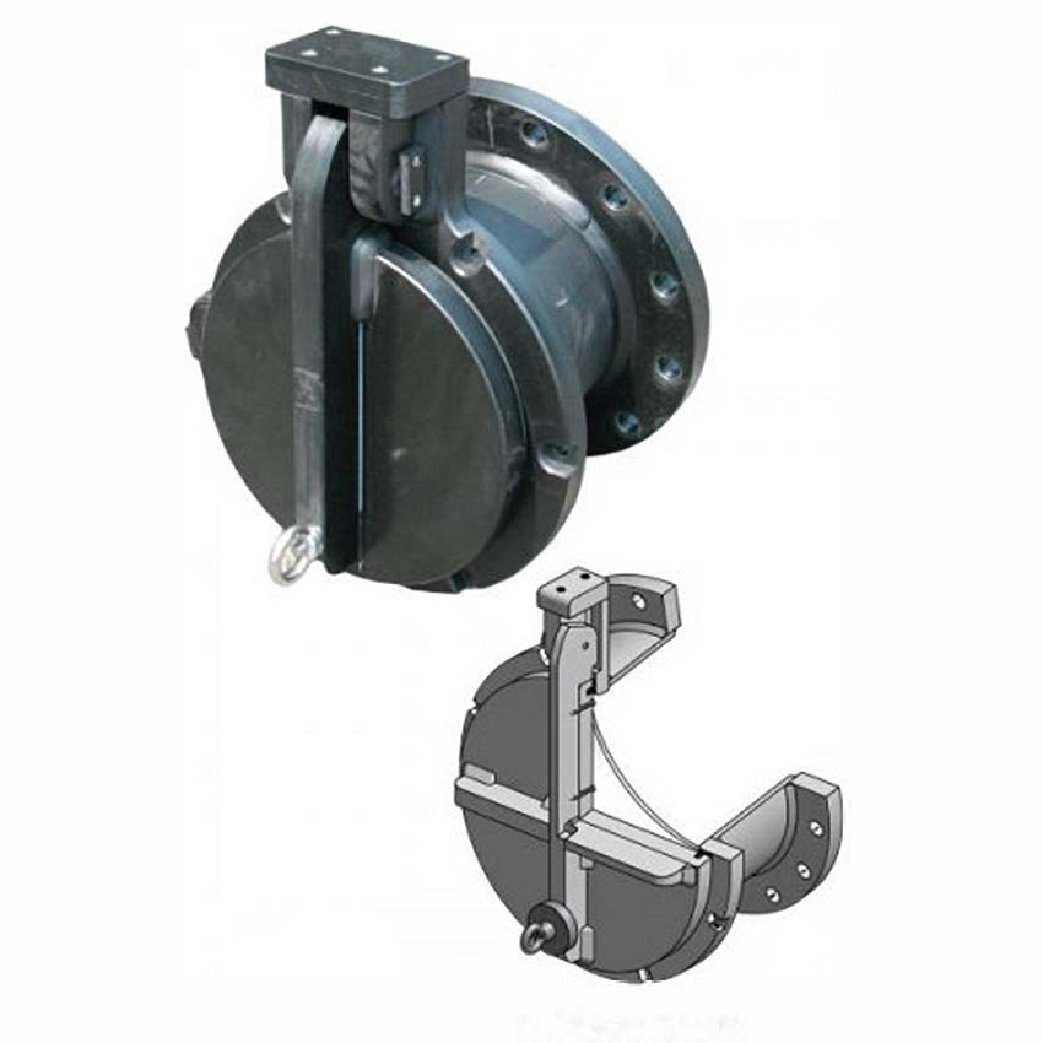

Обратный клапан VAG HADE PTK- F
Запорно-предохранительная арматура, применяется в качестве обратного
клапана для водосброса и для предотвращения обратного потока среды в тру-
бопроводе.
Применяется как для надводных, так и для подводных водосбросов.
Соответствует российским стандартам
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответс...
Сфера применения
Запорно-предохранительная арматура, применяется в качестве обратного
клапана для водосброса и для предотвращения обратного потока среды в тру-
бопроводе.
Применяется как для надводных, так и для подводных водосбросов.
Соответствует российским стандартам
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Запорный диск вращается на оси, закрепленной в его верхней части и в кор-
пусе обратного клапана. Уплотнение осуществляется под весом запорного
диска.
•• Мягкое эластомерное уплотнение, исключающее примерзание диска.
•• Возможно применение на безнапорных и напорных трубопроводах.
•• Свободное проходное сечение, простота в обслуживании и малый вес.
Основные материалы
•• Корпус: сверхпрочный пластик PE-HD.
•• Диск: сверхпрочный пластик PE-HD.
•• Вал: нерж. сталь 1.4401.
•• Уплотнение: EPDM.
Защита корпуса от коррозии
Коррозионно-стойкие материалы конструкции.
Разновидности модели
•• Версия VAG HADE® PTK-G - вертикальный диск, крепление к стене на анкерах
(безнапорный).
•• Версия VAG HADE® PWK-F - наклонный диск, крепление к стене на анкерах
(напорный).
•• Версия VAG HADE® PTK-А - наклонный диск, крепление к стене на анкерах
(безнапорный).
•• Версия VAG HADE® PTK-P - наклонный диск, крепление к ПВХ трубе (безна-
порный).
•• Версия VAG HADE® PTK-BS - наклонный диск, крепление к бетонной трубе
(безнапорный).
•• Версия VAG HADE® PTK-F - наклонный диск, крепление к фланцу (безнапор-
ный).
Внимание: возможно изготовление обратных клапанов большего диаме-
тра, обратитесь в ЗАО «Индутек СТП».
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|
| 684547415 | 150 | 272 | 8x23 |
|
Запросить цену | |
| 684547416 | 200 | 297 | 8x23 |
|
Запросить цену | |
| 684547417 | 250 | 321 | 12x23 |
|
Запросить цену | |
| 684547418 | 300 | 346 | 12x23 |
|
Запросить цену | |
| 684547421 | 400 | 395 | 16x28 |
|
Запросить цену | |
| 684547425 | 500 | 444 | 20x28 |
|
Запросить цену | |
| 684547426 | 600 | 493 | 20x31 |
|
Запросить цену | |
| 684547432 | 700 | 543 | 24x31 |
|
Запросить цену | |
| 684547435 | 800 | 592 | 24x34 |
|
Запросить цену | |
| 684547439 | 900 | 641 | 28x34 |
|
Запросить цену | |
| 684547440 | 1000 | 691 | 28x37 |
|
Запросить цену | |
| 684547443 | 1200 | 828 | 32x41 |
|
Запросить цену | |
| 684547444 | 1400 | 916 | 36x44 |
|
Запросить цену |
