  • Канализационный насос Wilo-Rexa FIT

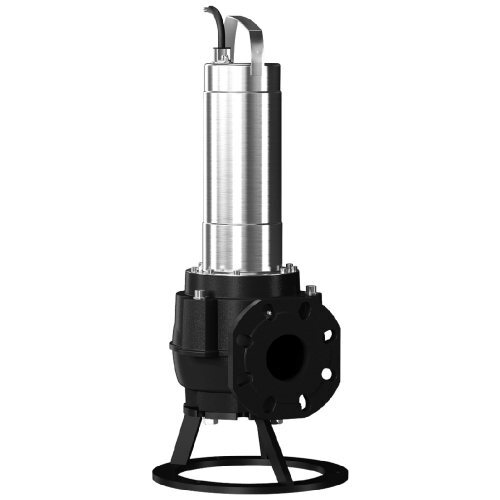

Канализационный насос Wilo-Rexa FIT

Характеристики
Цена:
от 101 091 ₽
Класс защиты
IP68
Подключение питания
3~400В, 50 Гц
Макс. температура перекачиваемой жидкости T, °C
от +3 °C до +40 °C
Производитель
Wilo
Страна производства
Германия
Описание
Тип Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.   Применение Перекачивание сточных вод с фекалиями согласно EN 12050-1; Загрязненная вода Оснащение/функция Контроль температуры обмотки с помощью биметаллического датчика Опциональный внешний стержневой электрод для контроля камеры уплотнений Расшифровка наименования Пример: Wilo-Rexa FIT V06DA-110/EAD1-2...

Тип

Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.



Применение

Перекачивание

  • сточных вод с фекалиями согласно EN 12050-1;
  • Загрязненная вода

Оснащение/функция

  • Контроль температуры обмотки с помощью биметаллического датчика
  • Опциональный внешний стержневой электрод для контроля камеры уплотнений

Расшифровка наименования

Пример:

Wilo-Rexa FIT V06DA-110/EAD1-2-T0015-540-A

Rexa

Погружной насос для отвода сточных вод

FIT

Серия

V

Свободновихревое рабочее колесо

06

Номинальный диаметр подсоединения к напорному патрубку, например DN 65

D

Резьбовые отверстия на всасывающем патрубке гидравлической части, в соответствии с DIN

A

Исполнение гидравлической части из стандартного материала

110

Идентификационный номер гидравлической части

E

Двигатель с поверхностным охлаждением

A

Исполнение электродвигателя из стандартного материала

D

Тип уплотения: D = два независимых торцевых уплотнения

1

Класс эффективности IE, напр., 1 = IE1 (согласно IEC 60034-30)

-

без взрывозащищенного исполнения

2

Число полюсов

T

Исполнение подключения к сети:

M = 1~

T = 3~

0015

Значение/10 = мощность двигателя P2 в кВт

5

Частота (5 = 50 Гц, 6 = 60 Гц)

40

Обозначение напряжения электросети

A

Периферийное электрооборудование:

O = свободный конец кабеля, нет подключенного оборудования

P = со штекером

A = с поплавковым выключателем и штекером

Технические характеристики

  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии: S2-15 мин., S3 10%
  • Класс защиты: IP68
  • Класс нагревостойкости изоляции: F
  • Температура перекачиваемой жидкости: 3–40 °C, макс. 60 °C в течение 3 мин.
  • Свободный сферический проход: 50 / 65 / 80 мм
  • Длина кабеля: 10 м

Материалы

  • Корпус электродвигателя: 1.4301
  • Корпус гидравлической части: EN-GJL250
  • Рабочее колесо: EN-GJL250
  • Статические уплотнения: NBR (бутадиен-нитрильный каучук)
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя: C/MgSiO4
  • Конец вала: нержавеющая сталь 1.4021

Тип

Погружной насос для отвода сточных вод с электродвигателем в качестве блочного агрегата, пригодного для стационарной и мобильной установки в погруженном состоянии в повторно-кратковременном режиме эксплуатации.



Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). В конструкции применяются свободновихревые рабочие колеса.



Электродвигатель

Применяются электродвигатели с поверхностным охлаждением в однофазном исполнении (с встроенным рабочим конденсатором) и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).



Помимо этого, электродвигатели оснащены датчиками контроля температуры обмотки электродвигателя. Они защищают обмотку электродвигателя от перегрева. На агрегатах с однофазным электродвигателем они встроены в электрическую цепь и автоматически работают без внешнего прибора. То есть электродвигатель при перегреве отключается, а после охлаждения вновь автоматически включается. В соответствии со стандартом для этих целей применяются биметаллические датчики.



Дополнительно электродвигатель может оснащаться внешним электродом контроля герметичности камеры уплотнений для контроля масляной камеры. Он сигнализирует о поступлении воды в масляную камеру через торцевое уплотнение со стороны перекачиваемой жидкости.



Длина кабеля электропитания в соответствии со стандартом 10 м, и он поставляется в следующих исполнениях:

  • Со свободными концами кабеля
  • Со штекером
  • С поплавковым выключателем и штекером



Уплотнение

Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой жидкости и со стороны электродвигателя обеспечивается с помощью двух торцевых уплотнений, вращающихся независимо друг от друга.



Комплект поставки

  • Погружной насос для отвода сточных вод с кабелем длиной 10 м
  • Исполнение кабеля в зависимости от модификации:
    • Со свободными концами кабеля (О)
    • Со штекером (P)
    • Исполнение с поплавковым выключателем и штекером (A)
  • Справочник по эксплуатации и техническому обслуживанию

Принадлежности

  • Устройство погружного монтажа или опора насоса.
  • Внешний стержневой электрод для контроля камеры уплотнений
  • Цепи
  • Приборы управления, реле и штекеры
  • Крепежные комплекты с анкерной стяжкой

Ввод в эксплуатацию

Эксплуатация в погруженном состоянии с электродвигателем в непогруженном состоянии:

Возможен подъем электродвигателя на поверхность. При этом продолжительность эксплуатации определяется «Режимом работы для эксплуатации в непогруженном состоянии». Эти данные необходимо строго соблюдать!

  • Кратковременный режим S2: макс. продолжительность эксплуатации составляет 15 мин (S2–15 мин).
  • Повторно-кратковременный режим работы S3: В стандартном исполнении макс. продолжительность эксплуатации в режиме S3 (S3 10%) составляет 1 мин. Если перед повторным включением электродвигатель затапливается мин. на 1 минуту и, таким образом, обеспечивается необходимое охлаждение электродвигателя, максимальное время работы в режиме S3 (S3 25%) может составлять 2,5 мин!
  • Макс. температура окружающей и перекачиваемой жидкости составляет 40 °C.



Защита от сухого хода:

Гидравлический корпус всегда должен находиться в погруженном состоянии. При колеблющемся уровне воды должно произойти автоматическое отключение как только будет достигнут минимальный уровень воды. См. габаритные чертежи.



Горизонтальная установка:

горизонтальная установка не возможна!

Показать полностью
Канализационный насос Wilo-Rexa FIT: характеристики
Артикул Модель
Сортировать
Мощность двигателя, кВт
Сортировать
Напорный патрубок
Сортировать
6064576 Rexa FIT V05DA- 122/EAD0-2-M0011-523- A1.150
–
+
 Запросить цену
6064578 Rexa FIT V05DA- 122/EAD0-2-M0011-523- P1.150
–
+
 Запросить цену
6064577 Rexa FIT V05DA- 122/EAD1-2-T0011-540- A1.150
–
+
 Запросить цену
6064579 Rexa FIT V05DA- 122/EAD1-2-T0011-540- O1.150
–
+
 Запросить цену
6064580 Rexa FIT V05DA- 124/EAD0-2-M0011-523- A1.150
–
+
 Запросить цену
6064582 Rexa FIT V05DA- 124/EAD0-2-M0011-523- P1.150
–
+
 Запросить цену
6064581 Rexa FIT V05DA- 124/EAD1-2-T0011-540- A1.150
–
+
 Запросить цену
2780000 Rexa FIT V05DA- 124/EAD1-2-T0011-540- O1.150
–
+
 Запросить цену
6064584 Rexa FIT V05DA- 126/EAD0-2-M0015-523- A1.550
–
+
 Запросить цену
6064586 Rexa FIT V05DA- 126/EAD0-2-M0015-523- P1.550
–
+
 Запросить цену
6064585 Rexa FIT V05DA- 126/EAD1-2-T0015-540- A1.550
–
+
 Запросить цену
2780001 Rexa FIT V05DA- 126/EAD1-2-T0015-540- O1.550
–
+
 Запросить цену
6064588 Rexa FIT V05DA- 222/EAD1-2-T0025-540- A2.550
–
+
 Запросить цену
2780002 Rexa FIT V05DA- 222/EAD1-2-T0025-540- O2.550
–
+
 Запросить цену
6064590 Rexa FIT V05DA- 224/EAD1-2-T0025-540- A2.550
–
+
 Запросить цену
2458803 Rexa FIT V05DA- 224/EAD1-2-T0025-540- O2.550
–
+
 Запросить цену
6064592 Rexa FIT V05DA- 226/EAD1-2-T0039-540- A3.950
–
+
 Запросить цену
2780003 Rexa FIT V05DA- 226/EAD1-2-T0039-540- O3.950
–
+
 Запросить цену
6064594 Rexa FIT V05DA- 228/EAD1-2-T0039-540- A3.950
–
+
 Запросить цену
2780004 Rexa FIT V05DA- 228/EAD1-2-T0039-540- O3.950
–
+
 Запросить цену
6064596 Rexa FIT V06DA- 212/EAD0-2-M0011-523- A1.165/80
–
+
 Запросить цену
6064598 Rexa FIT V06DA- 212/EAD0-2-M0011-523- P1.165/80
–
+
 Запросить цену
6064597 Rexa FIT V06DA- 212/EAD1-2-T0011-540- A1.165/80
–
+
 Запросить цену
6064599 Rexa FIT V06DA- 212/EAD1-2-T0011-540- O1.165/80
–
+
 Запросить цену
6064700 Rexa FIT V06DA- 214/EAD0-2-M0015-523- A1.565/80
–
+
 Запросить цену
6064702 Rexa FIT V06DA- 214/EAD0-2-M0015-523- P1.565/80
–
+
 Запросить цену
6064701 Rexa FIT V06DA- 214/EAD1-2-T0015-540- A1.565/80
–
+
 Запросить цену
2780005 Rexa FIT V06DA- 214/EAD1-2-T0015-540- O1.565/80
–
+
 Запросить цену
6064704 Rexa FIT V06DA- 216/EAD1-2-T0025-540- A2.565/80
–
+
 Запросить цену
2780006 Rexa FIT V06DA- 216/EAD1-2-T0025-540- O2.565/80
–
+
 Запросить цену
6064706 Rexa FIT V06DA- 222/EAD1-2-T0039-540- A3.965/80
–
+
 Запросить цену
2780007 Rexa FIT V06DA- 222/EAD1-2-T0039-540- O3.965/80
–
+
 Запросить цену
6064708 Rexa FIT V06DA- 224/EAD1-2-T0039-540- A3.965/80
–
+
 Запросить цену
2780008 Rexa FIT V06DA- 224/EAD1-2-T0039-540- O3.965/80
–
+
 Запросить цену
6064710 Rexa FIT V06DA- 622/EAD0-4-M0011-523- P1.165/80
–
+
 Запросить цену
6064711 Rexa FIT V06DA- 622/EAD1-4-T0011-540- O1.165/80
–
+
 Запросить цену
6064712 Rexa FIT V06DA- 623/EAD0-4-M0015-523- P1.565/80
–
+
 Запросить цену
6064713 Rexa FIT V06DA- 623/EAD1-4-T0015-540- O1.565/80
–
+
 Запросить цену
6064714 Rexa FIT V06DA- 625/EAD0-4-M0015-523- P1.565/80
–
+
 Запросить цену
6064715 Rexa FIT V06DA- 625/EAD1-4-T0015-540- O1.565/80
–
+
 Запросить цену
6064716 Rexa FIT V06DA- 626/EAD1-4-T0025-540- O2.565/80
–
+
 Запросить цену
2780009 Rexa FIT V06DA- 628/EAD1-4-T0025-540- O2.565/80
–
+
 Запросить цену
6065917 Rexa FIT V08DA- 422/EAD0-4-M0011-523- A1.180/100
–
+
 Запросить цену
6065919 Rexa FIT V08DA- 422/EAD0-4-M0011-523- P1.180/100
–
+
 Запросить цену
6065918 Rexa FIT V08DA- 422/EAD1-4-T0011-540- A1.180/100
–
+
 Запросить цену
6065920 Rexa FIT V08DA- 422/EAD1-4-T0011-540- O1.180/100
–
+
 Запросить цену
6065921 Rexa FIT V08DA- 424/EAD0-4-M0011-523- A1.180/100
–
+
 Запросить цену
6065923 Rexa FIT V08DA- 424/EAD0-4-M0011-523- P1.180/100
–
+
 Запросить цену
6065922 Rexa FIT V08DA- 424/EAD1-4-T0011-540- A1.180/100
–
+
 Запросить цену
6065924 Rexa FIT V08DA- 424/EAD1-4-T0011-540- O1.180/100
–
+
 Запросить цену
6065925 Rexa FIT V08DA- 426/EAD0-4-M0015-523- A1.580/100
–
+
 Запросить цену
6065927 Rexa FIT V08DA- 426/EAD0-4-M0015-523- P1.580/100
–
+
 Запросить цену
6065926 Rexa FIT V08DA- 426/EAD1-4-T0015-540- A1.580/100
–
+
 Запросить цену
6065928 Rexa FIT V08DA- 426/EAD1-4-T0015-540- O1.580/100
–
+
 Запросить цену
6065929 Rexa FIT V08DA- 428/EAD1-4-T0025-540- O2.580/100
–
+
 Запросить цену
6065931 Rexa FIT V08DA- 524/EAD0-4-T0035-540- O3.580/100
–
+
 Запросить цену
6065932 Rexa FIT V08DA- 526/EAD0-4-T0035-540- O3.580/100
–
+
 Запросить цену
6081900 Rexa FIT V10DA- 422/EAD1-4-T0015-540- O1.5100
–
+
 Запросить цену
6081901 Rexa FIT V10DA- 424/EAD1-4-T0025-540- O2.5100
–
+
 Запросить цену
6081902 Rexa FIT V10DA- 425/EAD1-4-T0025-540- O2.5100
–
+
 Запросить цену
6081903 Rexa FIT V10DA- 426/EAD0-4-T0035-540- O3.5100
–
+
 Запросить цену
6081904 Rexa FIT V10DA- 428/EAD0-4-T0035-540- O3.5100
–
+
 Запросить цену
