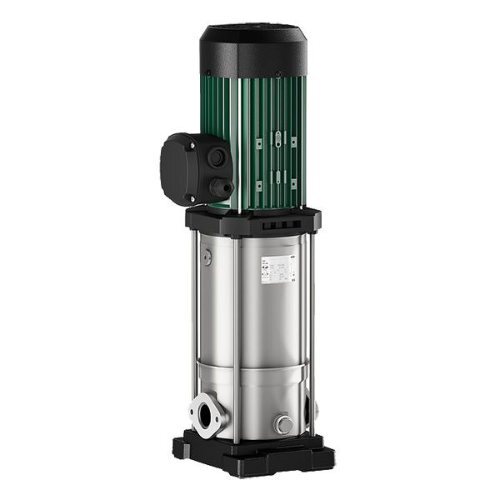

Вертикальный многоступенчатый насос Wilo-Medana CV1-L
Характеристики
Цена:
от 87 134 ₽
Класс защиты
IP55
Подключение питания
3~400В, 50 Гц
Максимальное рабочее давление, бар
16
Макс. температура перекачиваемой жидкости T, °C
от –20 °C до +120 °C
Производитель
Wilo
Страна производства
Германия
Описание
Тип Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями. Применение Водоснабжение и повышение давления Промышленные циркуляционные установки Технологическая вода Закрытые контуры охлаждения Установки пожаротушения Моечные установки Ирригация Использование дождевой воды Оснащение/функция Насос в инлайн-исполнении со сквозным валом электродвигателя/насоса Гидравлика и корпус насоса из нержавеющей стали 1.4301 (AISI 304) Овальное фл...
Тип
Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.
Применение
- Водоснабжение и повышение давления
- Промышленные циркуляционные установки
- Технологическая вода
- Закрытые контуры охлаждения
- Установки пожаротушения
- Моечные установки
- Ирригация
- Использование дождевой воды
Оснащение/функция
- Насос в инлайн-исполнении со сквозным валом электродвигателя/насоса
- Гидравлика и корпус насоса из нержавеющей стали 1.4301 (AISI 304)
- Овальное фланцевое соединение
- Двигатель переменного тока или трехфазный электродвигатель
- Однофазный электродвигатель, оснащенный конденсатором со встроенной защитой электродвигателя от перегрева (в том числе автоматическая функция повторного включения)
Расшифровка наименования
| Пример. | Wilo-Medana CV1-L.602-1/E/A/10O |
| Medana | Назначение изделия: поверхностный насос |
| CV | Commercial vertical (коммерческое применение, вертикальный) |
| 1 | Уровень серии (1 = начальный, 3 = стандартный, 5 = премиум) |
| L | Длинный вал (с цельным валом насоса и электродвигателя) |
| 6 | Номинальная подача [м³/ч] одинарного насоса |
| 2 | Число ступеней одинарного насоса |
| 1 | 1 = AISI 304 |
|
| 2 = AISI 316L |
| E | E = EPDM, V = прокладка FKM |
| A | A = частота 50 Гц/однофазное/230 В |
|
| В = частота 60 Гц/однофазное/220 В |
|
| C = частота 60 Гц/однофазное/230 В |
|
| D = частота 50 Гц/трехфазное/400 В |
|
| E = частота 50 Гц/трехфазное/230 – 400 В |
|
| F = частота 60 Гц/трехфазное/220 – 380 В |
|
| G = частота 60 Гц/трехфазное/265 – 460 В |
|
| I = частота 60 Гц/трехфазное/460 В |
| 10 | Номинальное давление (бар) |
| O | O = овальные фланцевые соединения |
| F = фланцевые соединения круглой формы DIN | |
| P = соединения Vicaulic |
Технические характеристики
- Подключение к сети 1~230 В (±10 %), 50 Гц, со встроенной защитой электродвигателя от перегрева
- Подключение к сети до 4 кВт 3~230 В (±10 %), 50 Гц (Δ), 400 В (±10 %), 50 Гц (Y)
- Подключение к сети до 4 кВт 3~265 В (±10 %), 60 Гц (Δ), 460 В (±10 %), 60 Гц (Y)
- Подключение к сети до 4 кВт 3~220 В (±10 %), 60 Гц (Δ), 380 В (±10 %), 60 Гц (Y)
- Подключение к сети до 5,5 кВт 3~400 В (±10 %), 50 Гц (Δ), 690 В (±10 %), 50 Гц (Y)
- Подключение к сети до 5,5 кВт 3~ 460 В (±10 %), 60 Гц (Y)
- Подключение к сети до 5,5 кВт 3~380 В (±10 %), 60 Гц (Δ), 660 В (±10 %), 60 Гц (Y)
- Опционально доступна защита электродвигателя для электродвигателей 3~. Эта опция требуется для применения с внешним частотным преобразователем.
- Класс защиты IP55
- Температура перекачиваемой жидкости от –20 до +120 °C
- Температура окружающей среды: от –15 °C до +50 °C (другие диапазоны температур по запросу)
- Макс. рабочее давление 10 бар или макс. 16 бар, в зависимости от типа
- Макс. входное давление 6 бар или макс. 10 бар, в зависимости от типа
- Номинальный диаметр подсоединений к трубопроводам G1", G1¼", G1½" или G2", в зависимости от типа
- Фланец круглой формы DIN или соединение Victaulic доступны по запросу
- Допуск для питьевой воды для насосов с компонентами, находящимися в контакте с перекачиваемой средой, из нержавеющей стали (исполнение EPDM)
Материалы
- Рабочие колеса из нержавеющей стали 1.4301 (AISI 304)
- Секции, нержавеющая сталь 1.4301 (AISI 304)
- Вал из нержавеющей стали 1.4301 (AISI 304)
- Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
- Рабочие колеса насоса, секционные камеры, вал и корпус насоса из нержавеющей стали 1.4404 (AISI 316L) по запросу. Корпус насоса из стали 1.4404 (AISI 316L) доступен только с фланцем круглой формы DIN
- Фундаментная рама насоса EN-GJL-250 (с катафорезным покрытием)
- Уплотнение EPDM (опционально FKM)
- Торцевое уплотнение, графит В/карборунд
- опора из карбида вольфрама/оксида алюминия
Тип
Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос в инлайн-исполнении.
Комплект поставки
- Многоступенчатый вертикальный насос Wilo-Medana CV1-L
- Овальные ответные фланцы из нержавеющей стали Rp 1 – Rp 2" с соответствующими винтами, гайками и уплотнениями
- Инструкция по монтажу и эксплуатации
Вертикальный многоступенчатый насос Wilo-Medana CV1-L: характеристики
| Артикул | Модель Сортировать | Мощность двигателя, кВт Сортировать | Напорный патрубок Сортировать | |||
|---|---|---|---|---|---|---|
| 4239785 | Medana CV1-L.202- 1/E/A/10O | 0.37 | 1 |
|
Запросить цену | |
| 4240459 | Medana CV1-L.203- 1/E/A/10O | 0.37 | 1 |
|
Запросить цену | |
| 4240460 | Medana CV1-L.204- 1/E/A/10O | 0.55 | 1 |
|
Запросить цену | |
| 4240461 | Medana CV1-L.205- 1/E/A/10O | 0.55 | 1 |
|
Запросить цену | |
| 4240462 | Medana CV1-L.206- 1/E/A/10O | 0.75 | 1 |
|
Запросить цену | |
| 4240467 | Medana CV1-L.206- 1/E/E/10O | 0.75 | 1 |
|
Запросить цену | |
| 4240463 | Medana CV1-L.207- 1/E/A/10O | 0.75 | 1 |
|
Запросить цену | |
| 4240468 | Medana CV1-L.207- 1/E/E/10O | 0.75 | 1 |
|
Запросить цену | |
| 4239786 | Medana CV1-L.208- 1/E/A/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240469 | Medana CV1-L.208- 1/E/E/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240464 | Medana CV1-L.209- 1/E/A/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240470 | Medana CV1-L.209- 1/E/E/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240465 | Medana CV1-L.210- 1/E/A/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240471 | Medana CV1-L.210- 1/E/E/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240466 | Medana CV1-L.211- 1/E/A/16O | 1.5 | 1 |
|
Запросить цену | |
| 4240472 | Medana CV1-L.211- 1/E/E/16O | 1.1 | 1 |
|
Запросить цену | |
| 4239787 | Medana CV1-L.212- 1/E/A/16O | 1.5 | 1 |
|
Запросить цену | |
| 4240473 | Medana CV1-L.212- 1/E/E/16O | 1.5 | 1 |
|
Запросить цену | |
| 4240474 | Medana CV1-L.213- 1/E/E/16O | 1.5 | 1 |
|
Запросить цену | |
| 4240475 | Medana CV1-L.214- 1/E/E/16O | 1.85 | 1 |
|
Запросить цену | |
| 4240476 | Medana CV1-L.215- 1/E/E/16O | 1.85 | 1 |
|
Запросить цену | |
| 4239788 | Medana CV1-L.216- 1/E/E/16O | 1.85 | 1 |
|
Запросить цену | |
| 4240485 | Medana CV1-L.402- 1/E/A/10O | 0.37 | 1 |
|
Запросить цену | |
| 4240486 | Medana CV1-L.403- 1/E/A/10O | 0.55 | 1 |
|
Запросить цену | |
| 4240487 | Medana CV1-L.404- 1/E/A/10O | 0.55 | 1 |
|
Запросить цену | |
| 4240488 | Medana CV1-L.405- 1/E/A/10O | 0.75 | 1 |
|
Запросить цену | |
| 4240492 | Medana CV1-L.405- 1/E/E/10O | 0.75 | 1 |
|
Запросить цену | |
| 4240489 | Medana CV1-L.406- 1/E/A/10O | 1.1 | 1 |
|
Запросить цену | |
| 4239789 | Medana CV1-L.406- 1/E/E/10O | 0.75 | 1 |
|
Запросить цену | |
| 4240490 | Medana CV1-L.407- 1/E/A/10O | 1.1 | 1 |
|
Запросить цену | |
| 4239790 | Medana CV1-L.407- 1/E/E/10O | 1.1 | 1 |
|
Запросить цену | |
| 4240491 | Medana CV1-L.408- 1/E/A/16O | 1.1 | 1 |
|
Запросить цену | |
| 4239791 | Medana CV1-L.408- 1/E/E/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240493 | Medana CV1-L.409- 1/E/E/16O | 1.1 | 1 |
|
Запросить цену | |
| 4240494 | Medana CV1-L.410- 1/E/E/16O | 1.5 | 1 |
|
Запросить цену | |
| 4240495 | Medana CV1-L.411- 1/E/E/16O | 1.5 | 1 |
|
Запросить цену | |
| 4240496 | Medana CV1-L.412- 1/E/E/16O | 1.85 | 1 |
|
Запросить цену | |
| 4240497 | Medana CV1-L.413- 1/E/E/16O | 1.85 | 1 |
|
Запросить цену | |
| 4240498 | Medana CV1-L.414- 1/E/E/16O | 1.85 | 1 |
|
Запросить цену | |
| 4240499 | Medana CV1-L.415- 1/E/E/16O | 2.5 | 1 |
|
Запросить цену | |
| 4239792 | Medana CV1-L.416- 1/E/E/16O | 2.5 | 1 |
|
Запросить цену | |
| 4240507 | Medana CV1-L.602- 1/E/A/10O | 0.55 | 1¼ |
|
Запросить цену | |
| 4240508 | Medana CV1-L.603- 1/E/A/10O | 1.1 | 1¼ |
|
Запросить цену | |
| 4240511 | Medana CV1-L.603- 1/E/E/10O | 1.1 | 1¼ |
|
Запросить цену | |
| 4240509 | Medana CV1-L.604- 1/E/A/10O | 1.1 | 1¼ |
|
Запросить цену | |
| 4240512 | Medana CV1-L.604- 1/E/E/10O | 1.1 | 1¼ |
|
Запросить цену | |
| 4240510 | Medana CV1-L.605- 1/E/A/10O | 1.5 | 1¼ |
|
Запросить цену | |
| 4240513 | Medana CV1-L.605- 1/E/E/10O | 1.5 | 1¼ |
|
Запросить цену | |
| 4239796 | Medana CV1-L.606- 1/E/E/16O | 1.85 | 1¼ |
|
Запросить цену | |
| 4240514 | Medana CV1-L.607- 1/E/E/16O | 2.5 | 1¼ |
|
Запросить цену | |
| 4240515 | Medana CV1-L.608- 1/E/E/16O | 2.5 | 1¼ |
|
Запросить цену | |
| 4240516 | Medana CV1-L.609- 1/E/E/16O | 3 | 1¼ |
|
Запросить цену | |
| 4240517 | Medana CV1-L.610- 1/E/E/16O | 3 | 1¼ |
|
Запросить цену | |
| 4240518 | Medana CV1-L.611- 1/E/E/16O | 4.2 | 1¼ |
|
Запросить цену | |
| 4240519 | Medana CV1-L.612- 1/E/E/16O | 4.2 | 1¼ |
|
Запросить цену | |
| 4239888 | Medana CV1-L.613- 1/E/E/16O | 4.2 | 1¼ |
|
Запросить цену | |
| 4240524 | Medana CV1- L.1002-1/E/E/10O | 1.1 | 1½ |
|
Запросить цену | |
| 4240525 | Medana CV1- L.1003-1/E/E/10O | 1.5 | 1½ |
|
Запросить цену | |
| 4240526 | Medana CV1- L.1004-1/E/E/10O | 1.85 | 1½ |
|
Запросить цену | |
| 4239799 | Medana CV1- L.1005-1/E/E/10O | 2.5 | 1½ |
|
Запросить цену | |
| 4239800 | Medana CV1- L.1006-1/E/E/16O | 3 | 1½ |
|
Запросить цену | |
| 4240527 | Medana CV1- L.1007-1/E/E/16O | 3 | 1½ |
|
Запросить цену | |
| 4240528 | Medana CV1- L.1008-1/E/E/16O | 4.2 | 1½ |
|
Запросить цену | |
| 4240529 | Medana CV1- L.1009-1/E/E/16O | 4.2 | 1½ |
|
Запросить цену | |
| 4240530 | Medana CV1- L.1010-1/E/E/16O | 5.5 | 1½ |
|
Запросить цену | |
| 4239893 | Medana CV1- L.1011-1/E/E/16O | 5.5 | 1½ |
|
Запросить цену | |
| 4239894 | Medana CV1- L.1606-1/E/E/16O | 4.2 | 2 |
|
Запросить цену | |
| 4239895 | Medana CV1- L.1607-1/E/E/16O | 4.2 | 2 |
|
Запросить цену | |
| 4239896 | Medana CV1- L.1608-1/E/E/16O | 5.5 | 2 |
|
Запросить цену |
