Прокладки СНП тип Д по ГОСТ Р 52376-2005

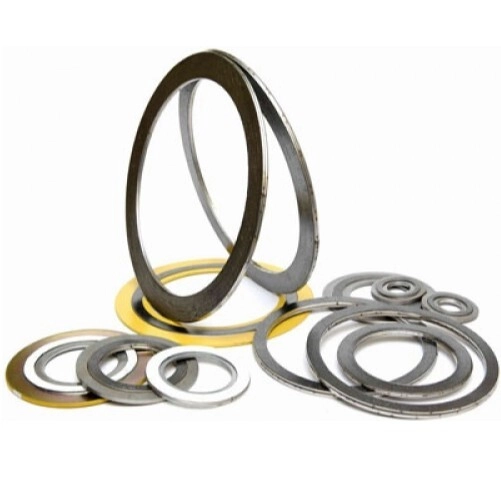

Прокладки СНП тип Д представляют собой спирально-навитые уплотнительные элементы, предназначенные для герметизации фланцевых соединений в трубопроводных системах, работающих под высоким давлением и в условиях экстремальных температур.
Изделия полностью соответствуют требованиям ГОСТ Р 52376-2005, что гарантирует их надежность, долговечность и безопасность применения в ответственных промышленных системах.
Конструктивные особенности и материалы
1. Металлическая лента-
Основные марки стали:
-
Нержавеющая сталь (08Х18Н10Т, 12Х18Н10Т, AISI 304, AISI 316) – для агрессивных сред.
-
Углеродистая сталь – для стандартных условий эксплуатации.
-
Функция: Обеспечивает механическую прочность и устойчивость к деформациям.
-
Графит – термостойкость до +600°C, химическая инертность.
-
PTFE (фторопласт) – устойчивость к агрессивным средам, температура до +260°C.
-
Комбинированные материалы – для специализированных условий эксплуатации.
-
Концентрирующие кольца (наружное и/или внутреннее) из стали или других сплавов.
-
Назначение: Предотвращение выдавливания наполнителя, повышение устойчивости к перепадам давления.
Технические параметры
-
Диапазон рабочих температур: от -60°C до +600°C (зависит от материала наполнителя).
-
Максимальное рабочее давление: до 25 МПа (250 бар).
-
Диапазон размеров:
-
Внутренний диаметр (Ду): от 15 до 1200 мм.
-
Наружный диаметр: в соответствии с типоразмерами фланцев по ГОСТ, ASME, DIN.
-
Стандартные исполнения:
-
Без колец – для стандартных фланцевых соединений.
-
С наружным кольцом – для повышенных нагрузок.
-
С внутренним и наружным кольцами – для критически важных систем.
Преимущества спирально-навитых прокладок СНП тип Д
-
Высокая герметичность – многослойная конструкция обеспечивает надежное уплотнение даже при вибрациях и тепловых расширениях.
-
Устойчивость к экстремальным условиям – сохраняют свойства при высоких давлениях, температурах и в агрессивных средах.
-
Долговечность – металлическая основа и износостойкий наполнитель увеличивают срок службы.
-
Универсальность – подходят для различных типов фланцев (плоских, выступающих, шип-паз).
Области применения
-
Нефтегазовая промышленность: Магистральные трубопроводы, компрессорные станции, нефтеперерабатывающие заводы.
-
Химическая и нефтехимическая отрасли: Аппараты высокого давления, реакторы, системы транспортировки агрессивных сред.
-
Энергетика: Паропроводы, турбинные установки, котлы высокого давления.
-
Судостроение: Топливные и гидравлические системы.
-
ЖКХ и промышленные предприятия: Тепловые сети, системы водоснабжения.
Сравнение с аналогами
|
Характеристика |
Прокладки СНП тип Д |
Плоские прокладки |
Металлические прокладки омедненные |
|
Макс. давление |
До 25 МПа |
До 10 МПа |
До 100 МПа |
|
Температурный диапазон |
-60°C…+600°C |
-50°C…+300°C |
-200°C…+800°C |
|
Устойчивость к вибрациям |
Высокая |
Низкая |
Средняя |
|
Стоимость |
Средняя |
Низкая |
Высокая |
Дополнительные услуги
-
Подбор прокладок по техническим параметрам заказчика.
-
Изготовление нестандартных размеров и материалов.
-
Поставка сопутствующих элементов (болты, шпильки, фланцы).
Условия поставки
-
Минимальная партия: от 1 шт.
-
Сроки изготовления: от 3 рабочих дней (зависит от сложности заказа).
-
Доставка: транспортными компаниями по всей территории РФ и СНГ.
| Артикул | Типоразмер, DN Сортировать | Тип Сортировать | |||
|---|---|---|---|---|---|
| 688619254 | 65 | СНП-Д-1-1-65 |
|
Запросить цену | |
| 688619255 | 80 | СНП-Д-1-1-80 |
|
Запросить цену | |
| 688619256 | 100 | СНП-Д-1-1-100 |
|
Запросить цену | |
| 688619257 | 125 | СНП-Д-1-1-125 |
|
Запросить цену | |
| 688619258 | 150 | СНП-Д-1-1-150 |
|
Запросить цену | |
| 688619260 | 200 | СНП-Д-1-1-200 |
|
Запросить цену | |
| 688619262 | 250 | СНП-Д-1-1-250 |
|
Запросить цену | |
| 688619263 | 300 | СНП-Д-1-1-300 |
|
Запросить цену | |
| 688619264 | 350 | СНП-Д-1-1-350 |
|
Запросить цену | |
| 688619265 | 400 | СНП-Д-1-1-400 |
|
Запросить цену | |
| 688619266 | 450 | СНП-Д-1-1-450 |
|
Запросить цену | |
| 688619267 | 500 | СНП-Д-1-1-500 |
|
Запросить цену | |
| 688619268 | 600 | СНП-Д-1-1-600 |
|
Запросить цену | |
| 688619269 | 700 | СНП-Д-1-1-700 |
|
Запросить цену | |
| 688619270 | 800 | СНП-Д-1-1-800 |
|
Запросить цену | |
| 688619271 | 900 | СНП-Д-1-1-900 |
|
Запросить цену | |
| 688619272 | 1000 | СНП-Д-1-1-1000 |
|
Запросить цену | |
| 688619273 | 1200 | СНП-Д-1-1-1200 |
|
Запросить цену | |
| 688619274 | 1400 | СНП-Д-1-1-1400 |
|
Запросить цену | |
| 688619275 | 1600 | СНП-Д-1-1-1600 |
|
Запросить цену | |
| 688619276 | 1800 | СНП-Д-1-1-1800 |
|
Запросить цену | |
| 688619277 | 2000 | СНП-Д-1-1-2000 |
|
Запросить цену | |
| 688619278 | 2200 | СНП-Д-1-1-2200 |
|
Запросить цену | |
| 688619279 | 2400 | СНП-Д-1-1-2400 |
|
Запросить цену | |
| 688619259 | 175 | СНП-Д-1-1-175 |
|
Запросить цену | |
| 688619261 | 225 | СНП-Д-1-1-225 |
|
Запросить цену | |
| 688619280 | 2600 | СНП-Д-1-1-2600 |
|
Запросить цену | |
| 688619281 | 2800 | СНП-Д-1-1-2800 |
|
Запросить цену | |
| 688619282 | 3000 | СНП-Д-1-1-3000 |
|
Запросить цену |
