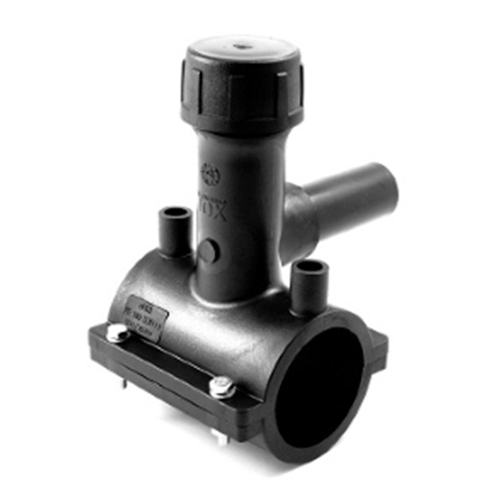

Седелка электросварная для врезки под давлением ПНД
Седелка снабжена электронагревательным элементом (спиралью), фрезой для осуществления врезки и двумя клеммами снаружи фитинга, для подключения сварочного аппарата. Применение электросварной седелки для в...
Электросварная ПЭ седелка с фрезой для врезки под давлением применяется в системах газо- и водоснабжения для врезки в магистральный трубопровод, находящийся под давлением, подключаемой трубы меньшего диаметра, без необходимости перекрытия среды или понижения давления в нем.
Седелка снабжена электронагревательным элементом (спиралью), фрезой для осуществления врезки и двумя клеммами снаружи фитинга, для подключения сварочного аппарата. Применение электросварной седелки для врезки гарантирует высокую герметичность и надежность соединения.
По типу конструкции седелки делят на: • поворотные - головная часть вращается на 360° до процесса осуществления сварки;
• моноблоки - головная часть литая с накладной.
Монтаж и врезка под давлением
На трубопроводе выбирается ровный участок без внешних повреждений и деформаций. Затем труба и седелка очищаются и обезжириваются. При помощи электросварочного аппарата происходит сварка фитинга с трубой, после чего осуществляется врезка.
• Выпускаются седелки диаметрами накладной части от DN 40 до DN 355 мм и головной части от DN 32 до DN 63 мм.• Рабочее давление при подключении седелки для воды 16 атмосфер, для газа 10 атмосфер.
Описание электросварной седелки с фрезой
Фитинги предназначены для врезки в магистральные трубопроводы под давлением (водопроводы и газопроводы). В устройство седелки с фрезой электросварной входит нагревательный элемент (спираль). Две клеммы выведены для подключения электросварочного оборудования. При качественном монтаже получаются надежные соединения с высокой степенью герметичности.
Седелки электросварные с фрезой по типу конструкции разделяются на два вида:
• моноблоки – литая головная часть с накладкой;• поворотные конструкции – до сварки головная часть вращается на 360°.
Преимущества и характеристики: • фитинги полностью безопасны в эксплуатации и сертифицированы по стандартам ГОСТ и ISO;
• диаметры (DN) электросварных седелок: накладной части – 40-355 мм, головной части 32-63 мм;
• гладкая внутренняя структура обеспечивает высокую производительность и исключает возможные зарастания;
• рабочее давление для газопроводов до 10 атм., водопроводов до 16 атм.;
• все элементы защищены от образования коррозии и не нуждаются в дополнительной обработке;
• устойчивость к агрессивным средам, механическим и ударным нагрузкам расширяет сферу применения.
Особенности врезки электросварной седелки под давлением
Процесс монтажа происходит без перекрытия рабочей среды и понижения давления в инженерных коммуникациях, что значительно упрощает процесс. При врезке электросварной седелки с фрезой на трубопроводе с ровным участком (без наличия каких-либо дефектов) и фитинге устраняются все виды загрязнений, после поверхности обезжириваются. Стыкуемые элементы свариваются, после выполняется врезка седелки в трубу.
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | |||
|---|---|---|---|---|---|
| 644310117 | 63/25 | 148 |
|
Запросить цену | |
| 644310120 | 75/25 | 151 |
|
Запросить цену | |
| 644310121 | 75/32 | 151 |
|
Запросить цену | |
| 644310127 | 90/25 | 235 |
|
Запросить цену | |
| 644310136 | 110/50 | 245 |
|
Запросить цену | |
| 644310129 | 90/50 | 235 |
|
Запросить цену | |
| 644310115 | 50/32 | 149 |
|
Запросить цену | |
| 644310114 | 40/32 | 130 |
|
Запросить цену | |
| 644310118 | 63/32 | 149 |
|
Запросить цену | |
| 644310119 | 63/40 | 149 |
|
Запросить цену | |
| 644310122 | 75/40 | 151 |
|
Запросить цену | |
| 644310124 | 75/63 | 193 |
|
Запросить цену | |
| 644310128 | 90/32 | 235 |
|
Запросить цену | |
| 644310130 | 90/63 | 235 |
|
Запросить цену | |
| 644310131 | 110/25 | 175 |
|
Запросить цену | |
| 644310132 | 110/32 | 175 |
|
Запросить цену | |
| 644310134 | 110/40 | 175 |
|
Запросить цену | |
| 644310137 | 110/63 | 245 |
|
Запросить цену | |
| 644310138 | 125/25 | 175 |
|
Запросить цену | |
| 644310139 | 125/32 | 175 |
|
Запросить цену | |
| 644310141 | 125/40 | 175 |
|
Запросить цену | |
| 644310142 | 125/50 | 245 |
|
Запросить цену | |
| 644310143 | 125/63 | 245 |
|
Запросить цену | |
| 644310144 | 140/32 | 245 |
|
Запросить цену | |
| 644310146 | 140/63 | 245 |
|
Запросить цену | |
| 644310147 | 160/25 | 275 |
|
Запросить цену | |
| 644310148 | 160/32 | 275 |
|
Запросить цену | |
| 644310149 | 160/40 | 275 |
|
Запросить цену | |
| 644310152 | 160/50 | 275 |
|
Запросить цену | |
| 644310155 | 160/63 | 275 |
|
Запросить цену | |
| 644310156 | 180/25 | 275 |
|
Запросить цену | |
| 644310158 | 180/32 | 275 |
|
Запросить цену | |
| 644310159 | 180/40 | 275 |
|
Запросить цену | |
| 644310160 | 180/50 | 275 |
|
Запросить цену | |
| 644310162 | 180/63 | 275 |
|
Запросить цену | |
| 644310163 | 200/25 | 270 |
|
Запросить цену | |
| 644310164 | 200/32 | 270 |
|
Запросить цену | |
| 644310165 | 200/40 | 270 |
|
Запросить цену | |
| 644310167 | 200/50 | 270 |
|
Запросить цену | |
| 644310168 | 200/63 | 245 |
|
Запросить цену | |
| 644310170 | 225/25 | 270 |
|
Запросить цену | |
| 644310171 | 225/32 | 245 |
|
Запросить цену | |
| 644310173 | 225/40 | 245 |
|
Запросить цену | |
| 644310174 | 225/50 | 265 |
|
Запросить цену | |
| 644310175 | 225/63 | 245 |
|
Запросить цену | |
| 644310178 | 250/25 | 245 |
|
Запросить цену | |
| 644310180 | 250/32 | 245 |
|
Запросить цену | |
| 644310182 | 250/40 | 245 |
|
Запросить цену | |
| 644310183 | 250/50 | 245 |
|
Запросить цену | |
| 644310184 | 250/63 | 245 |
|
Запросить цену | |
| 644310185 | 280/25 | 240 |
|
Запросить цену | |
| 644310188 | 280/32 | 240 |
|
Запросить цену | |
| 644310189 | 280/40 | 240 |
|
Запросить цену | |
| 644310190 | 280/50 | 240 |
|
Запросить цену | |
| 644310192 | 280/63 | 240 |
|
Запросить цену | |
| 644310193 | 315/25 | 247 |
|
Запросить цену | |
| 644310194 | 315/32 | 247 |
|
Запросить цену | |
| 644310196 | 315/40 | 247 |
|
Запросить цену | |
| 644310197 | 315/50 | 247 |
|
Запросить цену | |
| 644310198 | 315/63 | 247 |
|
Запросить цену |
