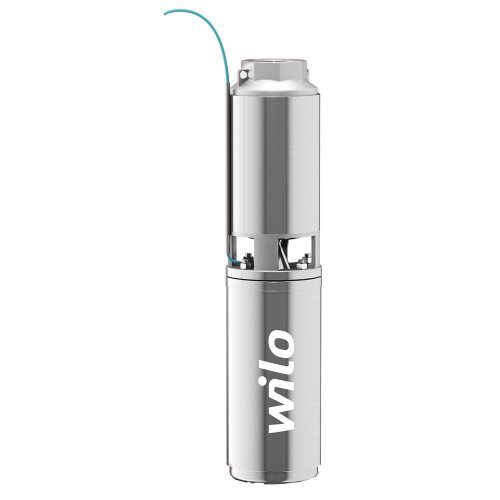

Насос скважинный Wilo-Sub TWU 4-GT
Тип
Многоступенчатый погружной насос 4" в исполнении с кожухом для вертикального или горизонтального монтажа
Применение
- Геотермическое применение
- Перекачивание воды из скважин и колодцев
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Оснащение/функция
- многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
- Герметизированные электродвигатели
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Трехфазный электродвигатель
Расшифровка наименования
| например: | Wilo-Sub TWU 4-0203-C-QC-GT |
| TWU | Погружной насос |
| 4 | Диаметр гидравлической части в дюймах ["] |
| 02 | Номинальная подача [м3/ч] |
| 03 | Количество ступеней гидравлической части |
| C | Обозначение поколения насоса |
| I | Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер |
| QC | Quick Connect Cable Быстросоединяемый кабель для простого и быстрого удлинения кабеля электродвигателя |
| GT | для геотермических установок |
Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3 – 30 °C
- Минимальная скорость обтекания электродвигателя: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/час
- Макс. глубина погружения: 200 м
- Класс защиты: IP68
- Подсоединение к напорному патрубку: Rp 1¼
Материалы
- Корпус гидравлической части: нержавеющая сталь 1.4301
- Рабочие колеса: норил
- Вал гидравлической части: нержавеющая сталь 1.4104
- Корпус электродвигателя: нержавеющая сталь 1.4301
- Вал электродвигателя: Нержавеющая сталь 1.4305
Тип
Погружной насос для вертикального или горизонтального монтажа.
Гидравлическая часть
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.
Электродвигатель
Коррозионностойкий трехфазный электродвигатель прямого пуска. Герметичный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.
Охлаждение
Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Комплект поставки
- Гидравлическая часть в полном сборе с электродвигателем
- Кабель электропитания с допуском для питьевой воды (TWU 4-…-GT с 15-метровым кабелем; TWU 4-…-QC-GT с коротким кабелем и штекером для быстрой замены)
- Инструкция по монтажу и эксплуатации
Опции
- Исполнения электродвигателя для специального напряжения 3~380 В, 60 Гц; 3~460 В, 60 Гц
Принадлежности
- Охлаждающий кожух
- Мембранный напорный бак
- Комплекты кабелей для питьевой и технологической воды
- Поплавковый выключатель
- Приборы управления
- Принадлежности для монтажа
| Артикул | Модель Сортировать | Мощность двигателя, кВт Сортировать | Присоединение, дюйм Сортировать | Ду двигателя Сортировать | Число ступеней Сортировать | |||
|---|---|---|---|---|---|---|---|---|
| 6091418 | Sub TWU 4.02-03- DM-D-GT | 0.25 | 1.25 | 4 | 3 |
|
Запросить цену | |
| 6091417 | Sub TWU 4.02-03- DM-D-QC-GT | 0.25 | 1.25 | 4 | 3 |
|
Запросить цену | |
| 6091416 | Sub TWU 4.02-04- DM-D-GT | 0.25 | 1.25 | 4 | 4 |
|
Запросить цену | |
| 6091415 | Sub TWU 4.02-04- DM-D-QC-GT | 0.25 | 1.25 | 4 | 4 |
|
Запросить цену | |
| 6091414 | Sub TWU 4.04-04- DM-D-GT | 0.25 | 1.25 | 4 | 4 |
|
Запросить цену | |
| 6091413 | Sub TWU 4.04-04- DM-D-QC-GT | 0.25 | 1.25 | 4 | 4 |
|
Запросить цену | |
| 6091412 | Sub TWU 4.04-05- DM-D-GT | 0.37 | 1.25 | 4 | 5 |
|
Запросить цену | |
| 6091411 | Sub TWU 4.04-05- DM-D-QC-GT | 0.37 | 1.25 | 4 | 5 |
|
Запросить цену |
