Трубы термостойкие трехслойные с негорючим внутренним слоем DN 125 (ПВ-0 ПО ГОСТ Р 53313-2009)
Описание ГЕОПРО NF - трехслойные трубы специализированной конструкции. Изготав...
Трехслойные трубы ГЕОПРО NF с внутренним негорючим слоем (ПВ-0) предназначены для защиты силовых кабелей напряжением до 500 кВ от механических повреждений и воздействий окружающей среды при устройстве кабельных линий в грунте любым из известных способов. ГЕОПРО NF соответствуют разработанным в 2020 г. Техническим требованиям ПАО "Россети" к гладким термостойким трубам при прокладке силовых кабелей.
Описание

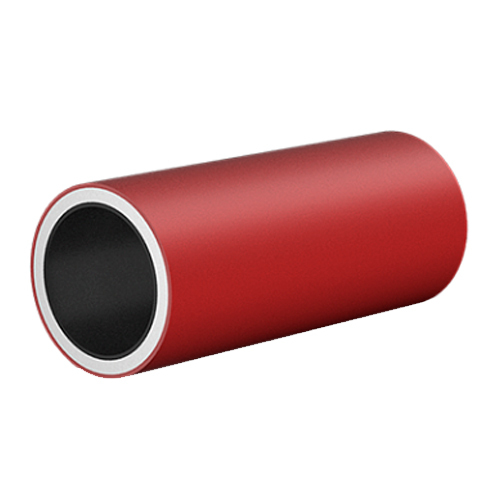

ГЕОПРО NF - трехслойные трубы специализированной конструкции. Изготавливаются из полимерных композиций повышенной термостойкости и теплопроводности с дополнительными профильными свойствами композитов по слоям.
• Наружный слой труб красного цвета является маркерным и предназначен для обеспечения мониторинга целостности стенки трубы при ее затягивании в канал ГНБ. Специальные светостабилизирующие компоненты в полимерной композиции слоя обеспечивают высокую стойкость материала к УФ-излучению.• Основной слой белого цвета выполнен из специальной полимерной композиции, обеспечивающей гарантированный отвод выделяемого кабелем тепла в случае перегрузок и аварийных ситуаций. При этом механическая прочность кабельного канала сохраняется неизменно надежной в течение всего срока эксплуатации. Кроме этого, данная полимерная композиция включает в себя компоненты, которые повышают качество и скорость сварки труб встык, обеспечивая при этом необходимую степень герметичности кабельного канала (IP68).
• Внутренний слой черного цвета выполнен из специальной полимерной композиции, не распространяющей горение (ПВ-0 по ГОСТ Р 53313-2009). Данный слой исключает распространение горения внутри кабельного канала в случае короткого замыкания в кабеле. Данное обстоятельство позволяет многократно использовать кабельный канал, что благотворно влияет на общую стоимость строительства/эксплуатации/ремонта дорогостоящих кабельных линий. Кроме этого, в композиции внутреннего слоя используются компоненты, многократно снижающие степень шероховатости поверхности (коэффициент менее 0,003), что, в свою очередь, позволяет провести затягивание кабеля большой длины без риска повреждения его оболочки через трение о внутреннюю стенку трубы.
Основные характеристики
• Термостабильны на протяжении всего срока эксплуатации (tрабоч. - до 110°С; tmax - до 180°С)
• Обладают повышенной теплопроводностью
• Стойкие к воздействию короткого замыкания
• Не распространяют горение (ПВ-0 по ГОСТ Р 53313-2009)
• Сохраняют механическую прочность на протяжении всего срока эксплуатации
• Не подвержены коррозии, стойкие к воздействию агрессивных сред
• Свариваются встык и с помощью контактных электромуфт (степень защиты - IP68)
• Стойкие к УФ-излучению
• Гибкие – возможно создавать повороты изгибом, без применения дополнительных аксессуаров
• Изготавливаются отрезками длиной 13 м (12 м)
• Срок эксплуатации более 50 лет
• Соответствуют разработанным в 2020 г. Техническим требованиям ПАО "Россети" к гладким термостойким трубам при прокладке силовых кабелей
| Артикул | Типоразмер, DN Сортировать | Кольцевая жесткость SN, кН/м2 Сортировать | Толщина стенки трубы, мм Сортировать | |||
|---|---|---|---|---|---|---|
| 645831455 | 125 | 12 | - |
|
Запросить цену | |
| 645831456 | 125 | 16 | 6.9 |
|
Запросить цену | |
| 645831457 | 125 | 24 | 7.9 |
|
Запросить цену | |
| 645831458 | 125 | 32 | 8.6 |
|
Запросить цену | |
| 645831459 | 125 | 48 | 9.8 |
|
Запросить цену | |
| 645831460 | 125 | 64 | 10.7 |
|
Запросить цену | |
| 645831461 | 125 | 96 | 12 |
|
Запросить цену |
