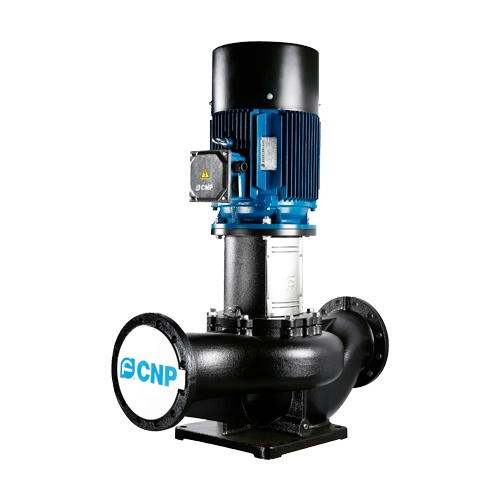

Циркуляционный вертикальный одноступенчатый насос CNP TD32

Характеристики
Цена:
от 43 455 ₽
Типоразмер, DN/ДУ
32
Рабочее давление, PN
16
Форма фланца
Круглая
Степень защиты, IP
55
Класс изоляции
F
Число полюсов электродвигателя
2
Частота, Гц
50
Материал корпуса
Чугун НТ200
Материал фланцевого адаптера
Чугун НТ200
Материал торцевого уплотнения
Карбид вольфрама/Графит, Карбид кремния
Материал рабочего колеса
Чугун HТ200, Нержавеющая сталь ZG07Cr19Ni9
Материал вала
Нержавеющая сталь 20Cr13
Материал защитной пластины
Нержавеющая сталь 06Сr19Ni10
Материал воздушного клапана
Нержавеющая сталь 20Cr13
Материал уплотнительного кольца
Бутадиен-нитрильный каучук (NBR)
Материал заглушки
Нержавеющая сталь 20Cr13
Производитель
CNP
Страна производства
Китай
Описание
Насосы серии TD — одноступенчатые центробежные вертикальные «in-line» насосы, оборудованные стандартным электродвигателем и торцевым уплотнением.
Конструкция данных насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде, по сравнению с подобными насосами с «мокрым» ротором.
Насосы сконструированы так, чтобы их можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насос...

Насосы серии TD — одноступенчатые центробежные вертикальные «in-line» насосы, оборудованные стандартным электродвигателем и торцевым уплотнением.
Конструкция данных насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде, по сравнению с подобными насосами с «мокрым» ротором.
Насосы сконструированы так, чтобы их можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены лишь одним человеком.

Насосы серии ТD являются моноблочными, и состоят из стандартного асинхронного электродвигателя и насосной части, которые соединены переходным фланцем. Входной и выходной патрубки имеют одинаковый диаметр и расположены на одной линии. Концевое уплотнение вала — торцевое, одинарное, неразгруженное. Уплотнение насосной камеры — уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя при помощи специальной муфты. Конструкция насоса позволяет снять головную часть насоса (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец. Размер соединительных фланцев насосов соответствует стандарту GB / Т 17 241.6, ISO7005-2 класс давления — PN16.

Электродвигатель

Двухполюсные и четырёхполюсные электродвигатели с воздушным охлаждением.
• Степень защиты: lP 55
• Класс изоляции: F
• Стандартное напряжение 50 Гц:
1х220-230/240 В
Зх200-220/346-380 В
Зх220-240/380-415 В

Условия эксплуатации

Подходит для работы с чистыми, маловязкими, неагрессивными и взрывобезопасными жидкостями без твёрдых или длинноволокнистых включений.
Жидкость не должна механически или химически воздействовать на материал насоса. Если кинематическая вязкость или плотность перекачиваемой среды выше, чем у воды, гидравлические характеристики насоса снижаются, а потребляемая мощность — увеличивается.
• Температура перекачиваемой жидкости: от -15 ° С до 110° С;
• Максимальное рабочее давление: 12 бар;
• Максимальная температура окружающей среды: +40° С;
• Максимальная высота над уровнем моря: 1 000 м;
• Направление вращения: по часовой стрелке (смотреть вниз со стороны двигателя).

Сферы применения

Насос TD — универсальный продукт, который может перекачивать различные среды: от водопроводной воды до промышленных жидкостей. В основном используется в качестве оборудования для перекачки, нагнетания и циркуляции. Например:
- системы вентиляции и кондиционирования;
- системы охлаждения;
- системы горячего и холодного водоснабжения;
- перекачка промышленных жидкостей;
- система зонального отопления.

 Если давление в насосе ниже, чем давление насыщенных паров перекачиваемой жидкости, может возникнуть кавитация. Чтобы избежать этого, рекомендуется поддерживать на всасывании давление не ниже Н, которое определяется параметрами используемого насоса, гидравлически- ми характеристиками системы и давлением
насыщенных паров перекачиваемой жидкости.


Расчет необходимого давления Н можно выполнить по формуле:

H = Pbx10.2-NPSH-Hf-Hv-Hs
Н (м) – максимальная высота всасывания;
Pb (бар) – атмосферное давление;

Давление в закрытом трубопроводе может быть принято в соответствии с давлением (бар) в закрытой системе.
NPSH (м) – параметр насоса, характеризующий всасывающую способность;

Значение NPSH может быть получено по кривой NPSH на графических характеристиках насоса при максимальной подаче.

Hf (м) – суммарные гидравлические потери насоса во всасывающем трубопроводе при максимальной подаче;
Hv (м) – давление насыщенных паров рабочей жидкости;
Значение Hv зависит от типа жидкости и её рабочей температуры.
Hs (м) – запас;
Минимальное значение Hs – 0,5 м.
Если рассчитанная величина H положительна, то насос может работать в данной системе без активации. Если рассчитанная величина Н отрицательна, то уровень жидкости должен быть выше уровня установки насоса (минимальное давление на входе должно равняться значению Н).
Примечание: как правило, вышеуказанный расчет не выполняется.
Значение «Н» следует рассчитывать в следующих случаях:
1. Высокая температура рабочей жидкости значительно превышает номинальную;
2. Подача рабочей жидкости значительно превышает номиниальную;
3. Относительно большая высота всасывания или длина подводящего трубопровода;
4. Низкое давление системы;
5. Имеются значительные сопротивления на входе (фильтры, клапаны и т.д.).

Максимальная температура окружающей среды

Если насос работает при температуре окружающей среды выше 40°С или на высоте над уровнем моря более 1000 м, тогда выходная мощность электродвигателя Р2 будет ниже номинальной из-за низкой плотности воздуха и плохого охлаждающего эффекта. При работе в таких условиях мощность электродвигателя должна быть увеличена на процент, который можно определить по графику, приведенному ниже.

Показать полностью
Циркуляционный вертикальный одноступенчатый насос CNP TD32: характеристики
Артикул Номинальная подача (Q), м³/ч
Сортировать
Напор (H), м
Сортировать
Мощность двигателя, кВт
Сортировать
Напряжение
Сортировать
TD32-14G/2 8140.751х220 В
+
Запросить цену
TD32-14G/2 8140.753х380 В
+
Запросить цену
TD32-18G/2 8181.11х220 В
+
Запросить цену
TD32-18G/2 8181.13х380 В
+
Запросить цену
TD32-21G/2 12.5211.51х220 В
+
Запросить цену
TD32-21G/2 12.5211.53х380 В
+
Запросить цену
TD32-26G/2 12.5262.21х220 В
+
Запросить цену
TD32-26G/2 12.5262.23х380 В
+
Запросить цену
TD32-33G/2 12.53333х380 В
+
Запросить цену
TD32-40G/2 12.54043х380 В
+
Запросить цену
TD32-40G/2 12.5505.53х380 В
+
Запросить цену
