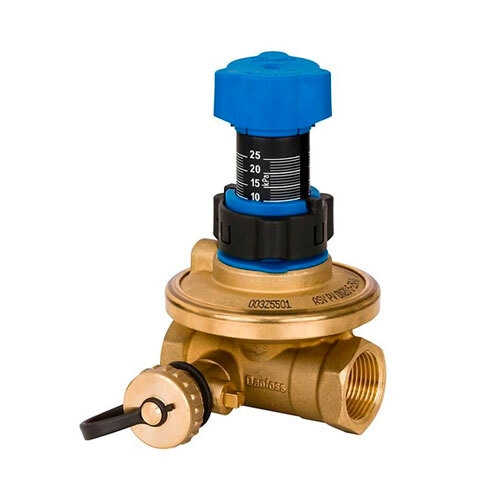

Автоматический балансировочный клапан Danfoss APT (ASV-PV)
Балансировочные клапаны APT разработаны для обеспечения точного регулирования, что достигается благодаря:
• разгруженному по давлению золотнику;
• мембранному блоку, разработанному индивидуально для каждого клапана;
• точной линейной шкале настройки, которая облегчает наладку клапана;
• минимальному перепаду давлений на клапане 10 кПа, который позволяет использовать менее мощные насосы.
Клапаны APT применяются совместно с клапаном-партнером (рис. 1 и 2). Клапан APT устанавливается на обратном трубопроводе системы. Клапан-партнер устанавливается на подающем трубопроводе системы. Оба клапана соединяются с помощью импульсной трубки.
Для ограничения расхода через радиаторы системы отопления следует применять термостатические клапаны с возможностью преднастройки, при применении данного решения совместно с клапанами APT достигается оптимальное распределение тепла в здании.
Регулятор перепада по умолчанию настроен на поддержание перепада давлений 10 кПа, подходящего для работы систем отопления.
Настройка регулятора может быть легко изменена для достижения оптимального перепада давления в конкретной системе.
Клапаны APT обладают такими сервисными функциями, как:
• промывка,
• перекрытие,
• слив.
Функция перекрытия отделена от функции преднастройки.
ХАРАКТЕРИСТИКИ:
| Производитель | Danfoss |
| Страна | Дания |
| Гарантия, лет | 1 |
| Материал | Латунь |
| Назначение использования | отопление, холодоснабжение, вентиляция, кондиционирование регулирование расхода регулировка температуры |
| Присоединение | Внутренняя резьба |
| Макс. рабочее давление, бар | 16 |
| Рабочая температура, °C | 0...+120 |
| Артикул | Типоразмер, DN Сортировать | Пропускная способность, Kvs Сортировать | Перепад давления, бар Сортировать | |||
|---|---|---|---|---|---|---|
| 003Z5701 | 15 | 1.6 | 0.05-0.25 |
|
Запросить цену | |
| 003Z5741 | 15 | 1.6 | 0.2-0.6 |
|
Запросить цену | |
| 003Z5702 | 20 | 2.5 | 0.05-0.25 |
|
Запросить цену | |
| 003Z5742 | 20 | 2.5 | 0.2-0.6 |
|
Запросить цену | |
| 003Z5703 | 25 | 4 | 0.05-0.25 |
|
Запросить цену | |
| 003Z5743 | 25 | 4 | 0.2-0.6 |
|
Запросить цену | |
| 003Z5704 | 32 | 6.3 | 0.05-0.25 |
|
Запросить цену | |
| 003Z5744 | 32 | 6.3 | 0.2-0.6 |
|
Запросить цену | |
| 003Z5705 | 40 | 10 | 0.05-0.25 |
|
Запросить цену | |
| 003Z5745 | 40 | 10 | 0.2-0.6 |
|
Запросить цену | |
| 003Z5706 | 50 | 16 | 0.05-0.25 |
|
Запросить цену | |
| 003Z5746 | 50 | 16 | 0.2-0.6 |
|
Запросить цену |
