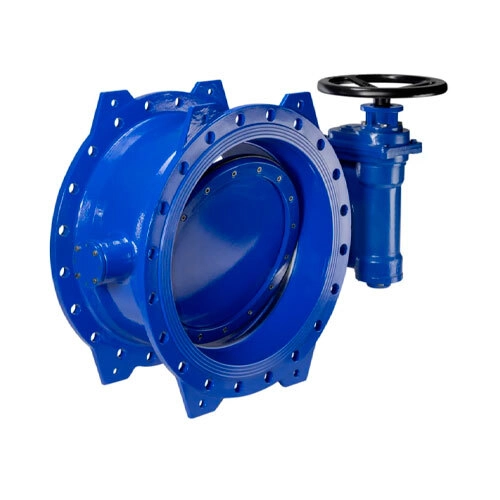

Поворотно-дисковый затвор чугунный фланцевый Hawle-Özkan 9881 с редуктором
Поворотно-дисковый затвор и привод
Затвор в стандартном исполнении пригоден как для бесколодезной, так и для колодезной установки
Корпус
Обтекаемая форма седла и гладкая поверхность корпуса сводят сопротивление
движения потока к минимуму
Нижний конец червячного вала имеет резьбу
Нижний конец вала червяка имеет резьбу. На этом винтовом стержне расположенная внутри ходовая гайка перемещается вверх и вниз. При поворачивании привода в направлении «Открыть» или «Закрыть» ходовая гайка также перемещается в направлении соответствующего упора и обеспечивает правильность конечной позиции диска
Диск
Плоский диск обтекаемой формы с закрытыми втулками способствует увеличению объемного расхода; диск с двойным эксцентриситетом снижает износ уплотнения и обеспечивает легкость управления затвором
Система уплотнений
Уплотнение состоит из эластичного уплотнительного кольца с Т-образным профилем, зафиксированным к ободу диска посредством зажимного кольца. В закрытом положении уплотнительное кольцо прижато к седлу, имеющему форму конусообразной канавки. Это обеспечивает герметичность в обоих направлениях потока рабочей среды. В открытом положении уплотнительное кольцо диска благодаря двойному эксцентриситету полностью освобождается от нагрузки
Седло
Интегрированное, наварное и отполированное седло из высококачественной нержавеющей стали образует коррозионно- и эрозионностойкую опорную посадочную поверхность; такая конструкция седла обеспечивает полную герметичность
Прижимное кольцо
Цельное прижимное кольцо обеспечивает оптимальное крепление уплотнительного кольца к кромке диска; Уплотнительное кольцо можно легко заменить без демонтажа всего диска и без использования специального инструмента
Соединение диска с валом
Соединение с геометрическим замыканием между диском и валом с помощью призматической шпонки из высокопрочной стали
Соединительный фланец для электропривода
Все поворотно-дисковые затворы оснащены стандартным фланцем согласно EN ISO 5210 для установки электроприводов
| Артикул | Типоразмер, DN Сортировать | Рабочее давление, PN Сортировать | Монтажная длина, мм Сортировать | Редуктор Сортировать | |||
|---|---|---|---|---|---|---|---|
| 9881 | 150 | 10 | 210 | ТК1 |
|
Запросить цену | |
| 9881 | 150 | 16 | 210 | ТК1 |
|
Запросить цену | |
| 9881 | 150 | 25 | 210 | ТК1 |
|
Запросить цену | |
| 9881 | 150 | 40 | 210 | ТК1 |
|
Запросить цену | |
| 9881 | 200 | 10 | 230 | ТК1 |
|
Запросить цену | |
| 9881 | 200 | 16 | 230 | ТК1 |
|
Запросить цену | |
| 9881 | 200 | 25 | 230 | ТК2 |
|
Запросить цену | |
| 9881 | 200 | 40 | 230 | ТК2 |
|
Запросить цену | |
| 9881 | 250 | 10 | 250 | ТК2 |
|
Запросить цену | |
| 9881 | 250 | 16 | 250 | ТК2 |
|
Запросить цену | |
| 9881 | 250 | 25 | 250 | ТК3 |
|
Запросить цену | |
| 9881 | 250 | 40 | 250 | ТК3-R D4 |
|
Запросить цену | |
| 9881 | 300 | 10 | 270 | ТК2 |
|
Запросить цену | |
| 9881 | 300 | 16 | 270 | ТК2 |
|
Запросить цену | |
| 9881 | 300 | 25 | 270 | ТК3-R D4 |
|
Запросить цену | |
| 9881 | 300 | 40 | 270 | ТК3-R D4 |
|
Запросить цену | |
| 9881 | 350 | 10 | 290 | ТК3 |
|
Запросить цену | |
| 9881 | 350 | 16 | 290 | ТК3 |
|
Запросить цену | |
| 9881 | 350 | 25 | 290 | ТК3-R D4 |
|
Запросить цену | |
| 9881 | 350 | 40 | 290 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 400 | 10 | 310 | ТК3 |
|
Запросить цену | |
| 9881 | 400 | 16 | 310 | ТК3 |
|
Запросить цену | |
| 9881 | 400 | 25 | 310 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 400 | 40 | 310 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 450 | 10 | 330 | ТК3-R D4 |
|
Запросить цену | |
| 9881 | 450 | 16 | 330 | ТК3-R D4 |
|
Запросить цену | |
| 9881 | 450 | 25 | 330 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 450 | 40 | 330 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 500 | 10 | 350 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 500 | 16 | 350 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 500 | 25 | 350 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 500 | 40 | 350 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 600 | 10 | 390 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 600 | 16 | 390 | ТК4-R D4 |
|
Запросить цену | |
| 9881 | 600 | 25 | 390 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 600 | 40 | 390 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 700 | 10 | 430 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 700 | 16 | 430 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 700 | 25 | 430 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 700 | 40 | 430 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 800 | 10 | 470 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 800 | 16 | 470 | ТК5-R D5 |
|
Запросить цену | |
| 9881 | 800 | 25 | 470 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 800 | 40 | 470 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 900 | 10 | 510 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 900 | 16 | 510 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 900 | 25 | 510 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 900 | 40 | 510 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1000 | 10 | 550 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 1000 | 16 | 550 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 1000 | 25 | 550 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1000 | 40 | 550 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1200 | 10 | 630 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1200 | 16 | 630 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1200 | 25 | 630 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1200 | 40 | 630 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 1400 | 10 | 710 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1400 | 16 | 710 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1400 | 25 | 710 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 1400 | 40 | 710 | ТК8-R D8 5 |
|
Запросить цену | |
| 9881 | 1600 | 10 | 790 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 1600 | 16 | 790 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 1600 | 25 | 790 | ТК8-R D8 5 |
|
Запросить цену | |
| 9881 | 1600 | 40 | 790 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 1800 | 10 | 870 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 1800 | 16 | 870 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 1800 | 25 | 870 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 1800 | 40 | 870 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 2000 | 10 | 950 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 2000 | 16 | 950 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 2000 | 25 | 950 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 1100 | 10 | 590 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 1100 | 16 | 590 | ТК6-R D6 |
|
Запросить цену | |
| 9881 | 1100 | 25 | 590 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1300 | 10 | 670 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1300 | 16 | 670 | ТК7-R D7 |
|
Запросить цену | |
| 9881 | 1500 | 10 | 750 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 1500 | 16 | 750 | ТК8-R D8 |
|
Запросить цену | |
| 9881 | 2200 | 10 | 1030 | ТК8-R D8 5 |
|
Запросить цену | |
| 9881 | 2200 | 16 | 1030 | ТК8-R D8 5 |
|
Запросить цену | |
| 9881 | 2400 | 10 | 1110 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 2400 | 16 | 1110 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 2500 | 10 | 1150 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 2500 | 16 | 1150 | ТК10-R D10 5 |
|
Запросить цену | |
| 9881 | 2500 | 25 | 1150 | ТК10-R D10 5 |
|
Запросить цену |
