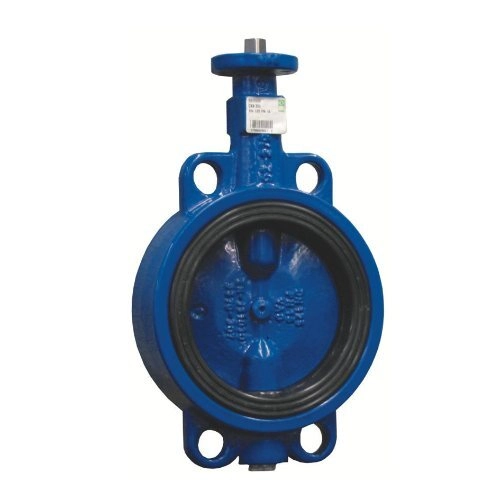

Затвор поворотный дисковый чугунный c центрально расположенным диском VAG CEREX 300-W PN16 межфланцевый
Трубопроводы воды и нейтральных жидкостей, очищенных сточных вод, тех-
нических жидкостей с примесью нефтепродуктов.
Максимальная скорость потока при положении «Открыто»:
PN16 - 4 м/с, PN10 -3 м/с.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 &la...
Сфера применения
Трубопроводы воды и нейтральных жидкостей, очищенных сточных вод, тех-
нических жидкостей с примесью нефтепродуктов.
Максимальная скорость потока при положении «Открыто»:
PN16 - 4 м/с, PN10 -3 м/с.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Короткая строительная длина - значительная экономия места при монтаже.
•• Конструкция корпуса «wafer» - только для межфланцевой установки.
•• Необслуживаемые полуоси диска.
•• Заменяемая манжета, интегрированная с фланцевым уплотнением.
•• Вакуумная геметичность до 1 торр.
•• С фланцем по ISO 5211 для установки устройства управления.
Основные материалы
•• Корпус: высокопрочный чугун GGG40.
•• Диск: нержавеющая сталь 1.4408.
•• Оси диска: нержавеющая сталь 1.4021.
•• Манжета: EPDM (вода, техническая вода, очищенные стоки), NBR (для техни-
ческой воды с примесью нефтепродуктов, очищенные стоки).
Защита корпуса от коррозии
Корпус внутри и снаружи – порошковое эпоксидное покрытие, толщина слоя
не менее 250 мкм.
Разновидности модели
•• Версия с диском из высокопрочного чугуна GGG40 с эпоксидным покрытием.
Комплект управления
Варианты управления: рычаг / редуктор и штурвал / электропривод.
Специальное исполнение: пневмопривод, модульная система управления с вы-
несением управляющих элементов за пределы места установки.
Для более детальной информации см. раздел «Комплекты управления».
Внимание: изделие не предназначено для регулировки расхода и давле-
ния! В режиме дросселирования возможно повреждение изделия! Изделие не
предназначено для бесколодезной установки!
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | |||
|---|---|---|---|---|---|
| 684080694 | 50 | 43 |
|
Запросить цену | |
| 684080697 | 65 | 46 |
|
Запросить цену | |
| 684080700 | 80 | 46 |
|
Запросить цену | |
| 684080702 | 100 | 52 |
|
Запросить цену | |
| 684080704 | 125 | 56 |
|
Запросить цену | |
| 684080706 | 150 | 56 |
|
Запросить цену | |
| 684080709 | 200 | 60 |
|
Запросить цену | |
| 684080712 | 250 | 68 |
|
Запросить цену | |
| 684080714 | 300 | 78 |
|
Запросить цену | |
| 684080716 | 350 | 78 |
|
Запросить цену | |
| 684080719 | 400 | 102 |
|
Запросить цену | |
| 684080721 | 450 | 114 |
|
Запросить цену | |
| 684080723 | 500 | 127 |
|
Запросить цену | |
| 684080725 | 600 | 154 |
|
Запросить цену |
