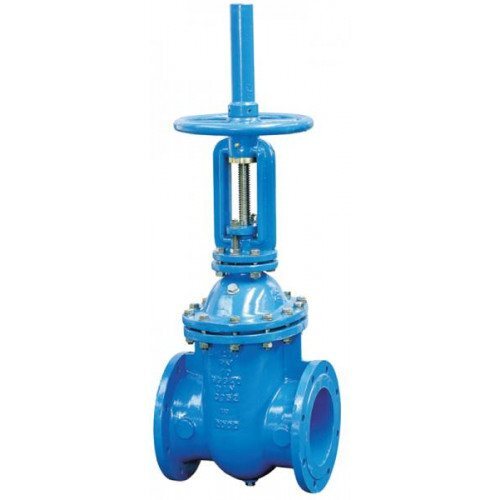

Задвижка клиновая чугунная с металлическим уплотнением VAG KFS PN 10
Запорная арматура для трубопроводов технической воды и сточной воды c
температурой до 60° С.
Может применяться бесколодезная установка (использовать версию с невыд-
вижным шпинделем).
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопров...
Сфера применения
Запорная арматура для трубопроводов технической воды и сточной воды c
температурой до 60° С.
Может применяться бесколодезная установка (использовать версию с невыд-
вижным шпинделем).
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Металлическое уплотнение по EN 1171 (DIN 3352 - часть 3).
•• Строительная длина по EN 558-1, ряд 14 (DIN 3202, F4).
•• С двухсторонним фланцевым соединением по EN 1092-2, ГОСТ Р 54432-2011.
•• Выдвижной шпиндель (стандартная версия).
•• Невыдвижной шпиндель (опция, возможна бесколодезная установка, техни-
ческая информация по запросу).
•• Регулируемое уплотнение шпинделя с сальником.
•• С дренажным винтом.
•• Задвижки диаметром DN 400, DN 700 и DN 1200 оснащаются редуктором,
если рабочее давление = максимально допустимому рабочему давлению.
Основные материалы
•• Корпус: высокопрочный чугун GGG40.
•• Крышка: высокопрочный чугун GGG40.
•• Клин: высокопрочный чугун GGG40.
•• Винты крышки: нерж. сталь A4 (DIN EN ISO 3506).
•• Седло в корпусе и седло клина: обесцинкованная бронза (устойчива к сточ-
ным водам).
•• Шпиндель: нерж. сталь 1.4057.
•• Шпиндельная гайка: обесцинкованная бронза (устойчива к сточным водам).
Защита корпуса от коррозии
Корпус внутри и снаружи – порошковое эпоксидное покрытие, толщина слоя не
менее 250 мкм, отсутствие пор, высокая адгезия с металлом.
Разновидности модели
•• Версия с невыдвижным шпинделем.
•• Версия с редуктором.
Комплект управления
Для бесколодезной установки применяются:
•• Телескопический шток.
•• Ковер и опорная плита под ковер.
•• Версия с невыдвижным шпинделем
Варианты управления: штурвал / электропривод.
Специальное исполнение: модульная система управления с вынесением управ-
ляющих элементов за пределы места установки.
Для более детальной информации см. раздел «Комплекты управления».
Внимание: изделие не предназначено для регулировки расхода и давле-
ния! В режиме дросселирования возможно повреждение изделия!
Рекомендуется установка комплектно с демонтажной вставкой, см. раздел
«Демонтажные вставки».
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Обороты Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|---|
| 684017952 | 50 | 150 | 16 | 4 |
|
Запросить цену | |
| 684017953 | 65 | 170 | 20 | 4 |
|
Запросить цену | |
| 684017954 | 80 | 180 | 19 | 8 |
|
Запросить цену | |
| 684017956 | 100 | 190 | 23 | 8 |
|
Запросить цену | |
| 684017958 | 125 | 200 | 28 | 8 |
|
Запросить цену | |
| 684017962 | 150 | 210 | 34 | 8 |
|
Запросить цену | |
| 684017964 | 200 | 230 | 44 | 8 |
|
Запросить цену | |
| 684017966 | 250 | 250 | 54 | 12 |
|
Запросить цену | |
| 684017969 | 300 | 270 | 64 | 12 |
|
Запросить цену | |
| 684017971 | 350 | 290 | 62 | 16 |
|
Запросить цену | |
| 684017974 | 400 | 310 | 71 | 16 |
|
Запросить цену | |
| 684017976 | 450 | 330 | 79 | 20 |
|
Запросить цену | |
| 684017979 | 500 | 350 | 74 | 20 |
|
Запросить цену | |
| 684017983 | 600 | 390 | 90 | 20 |
|
Запросить цену | |
| 684017988 | 700 | 430 | 106 | 24 |
|
Запросить цену | |
| 684017994 | 800 | 470 | 105 | 24 |
|
Запросить цену | |
| 684017998 | 900 | 510 | 105 | 28 |
|
Запросить цену | |
| 684018001 | 1000 | 550 | 116 | 28 |
|
Запросить цену | |
| 684018005 | 1200 | 630 | 124 | 32 |
|
Запросить цену |
