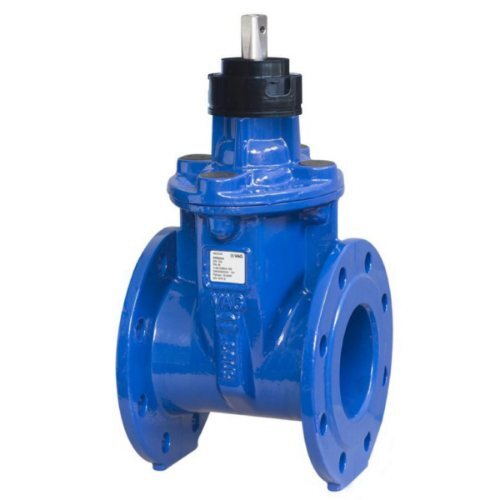

Задвижка клиновая чугунная обрезиненный клин VAG EKO plus F4 PN10
Трубопроводы воды и нейтральных жидкостей.
Давление до 16 бар, большее давление - по запросу.
Подходит для бесколодезной установки в грунт (см. стр. 71).
Испытательное давление на корпус = PN x 1,5.
Испытательное давление на седло = PN x 1,1.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей»...
Сфера применения
Трубопроводы воды и нейтральных жидкостей.
Давление до 16 бар, большее давление - по запросу.
Подходит для бесколодезной установки в грунт (см. стр. 71).
Испытательное давление на корпус = PN x 1,5.
Испытательное давление на седло = PN x 1,1.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Мягкое уплотнение по EN 1074 (DIN 3352 - 4В).
•• Строительная длина (стандарт, по заказу - по ГОСТ 3706-93, ряд 2) по EN 558-1,
ряд 15 (DIN 3202, F5).
•• С двухсторонним фланцевым соединением по EN 1092-2, ГОСТ Р 54432-2011.
•• Незначительный крутящий момент и низкий износ, обеспечиваемый PTFE-
направляющими скольжения клина.
•• Не требующее технического обслуживания и корозионноустойчивое трой-
ное уплотнение шпинделя.
•• Возможна эксплуатация при вакууме до 90 %.
Основные материалы
•• Корпус: высокопрочный чугун GGG40.
•• Крышка: высокопрочный чугун GGG40.
•• Клин: высокопрочный чугун GGG40.
•• Вулканизация клина: EPDM (спец. версия NBR для сточной воды).
•• Болты крышки: нерж. сталь A2 (DIN EN ISO 3506).
•• Шпиндель: нерж. сталь 1.4021 (для морской воды 1.4462, для сточной воды
1.4057).
•• Шпиндельная гайка: латунь (для морской воды и сточной воды - бронза).
Защита корпуса от коррозии
Корпус внутри и снаружи – порошковое эпоксидное покрытие, толщина слоя
не менее 250 мкм, отсутствие пор, высокая адгезия с металлом. Соответствует
требованиям GSK.
Разновидности модели
•• Специальная версия для сточной воды и морской воды до DN 300.
•• Версия со стороительной длиной по ГОСТ 3706-93, ряд 2.
•• Версия, подготовленная под установку электропривода.
•• Версия со строительной длиной F5, PN 25
Комплект управления
Для бесколодезной установки применяются:
•• Телескопический шток.
•• Ковер и опорная плита под ковер.
Варианты управления: штурвал / электропривод.
Специальное исполнение: пневмопривод, модульная система управления с вы-
несением управляющих элементов за пределы места установки.
Для более детальной информации см. раздел «Комплекты управления».
Внимание: изделие не предназначено для регулировки расхода и давле-
ния! В режиме дросселирования возможно повреждение изделия!
Рекомендуется установка комплектно с демонтажной вставкой, см. раздел
«Демонтажные вставки».
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Обороты Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|---|
| 683993816 | 40 | 140 | 10 | 4 |
|
Запросить цену | |
| 683993820 | 50 | 150 | 12 | 4 |
|
Запросить цену | |
| 683993826 | 65 | 170 | 16 | 4 |
|
Запросить цену | |
| 683993830 | 80 | 180 | 20 | 8 |
|
Запросить цену | |
| 683993835 | 100 | 190 | 20 | 8 |
|
Запросить цену | |
| 683993841 | 125 | 200 | 25 | 8 |
|
Запросить цену | |
| 683993845 | 150 | 210 | 30 | 8 |
|
Запросить цену | |
| 683993851 | 200 | 230 | 34 | 8 |
|
Запросить цену | |
| 683993854 | 250 | 250 | 43 | 12 |
|
Запросить цену | |
| 683993860 | 300 | 270 | 51 | 12 |
|
Запросить цену | |
| 683993864 | 350 | 290 | 59 | 16 |
|
Запросить цену | |
| 683993868 | 400 | 310 | 50 | 16 |
|
Запросить цену | |
| 683993873 | 500 | 350 | 64 | 20 |
|
Запросить цену | |
| 683993877 | 600 | 390 | 75 | 20 |
|
Запросить цену |
