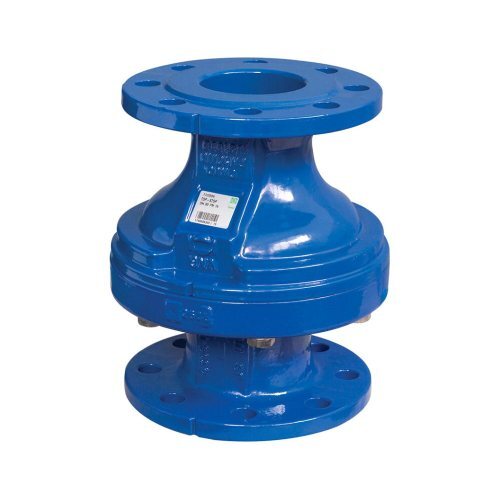

Мембранный обратный клапан VAG TOP-STOP PN16
Запорно-предохранительная арматура, применяется для автоматического
предотвращения обратного потока среды в трубопроводе. Устанавливается в
насосных станциях.
Соответствует российским стандартам
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопа...
Сфера применения
Запорно-предохранительная арматура, применяется для автоматического
предотвращения обратного потока среды в трубопроводе. Устанавливается в
насосных станциях.
Соответствует российским стандартам
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Створчатая диафрагма - быстрое и бесшумное закрытие при перемене на-
правления потока.
•• Предотвращает хлопки - оптимальная амортизация гидравлического удара
из-за напряженной эластичной мембраны.
•• Отсутствие механически подвижных деталей.
•• Возможно любое положение клапана при монтаже.
•• Имеет две винтовые заглушки для установки байпаса.
Основные материалы
•• Корпус до DN 400: высокопрочный чугун GGG40, DN 400 - чугун GG25.
•• Диафрагма: EPDM.
Защита корпуса от коррозии
Внутри и снаружи эпоксидное покрытие, 250 мкм, соответствует требованиям
GSK.
Внимание: изделие не предназначено для установки на трубопроводах
сточной воды, воды с высоким содержание песка и волокон!
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Резьба Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|---|
| 684521598 | 40 | 180 | 1/4 | 4 |
|
Запросить цену | |
| 684521599 | 50 | 200 | 1/4 | 4 |
|
Запросить цену | |
| 684521600 | 65 | 240 | 3/8 | 4 |
|
Запросить цену | |
| 684521601 | 80 | 260 | 3/8 | 8 |
|
Запросить цену | |
| 684521602 | 100 | 300 | 3/8 | 8 |
|
Запросить цену | |
| 684521603 | 125 | 350 | 3/8 | 8 |
|
Запросить цену | |
| 684521604 | 150 | 400 | 3/8 | 8 |
|
Запросить цену | |
| 684521605 | 200 | 500 | 3/8 | 12 |
|
Запросить цену | |
| 684521606 | 250 | 600 | 1/2 | 12 |
|
Запросить цену | |
| 684521607 | 300 | 700 | 3/4 | 12 |
|
Запросить цену |
