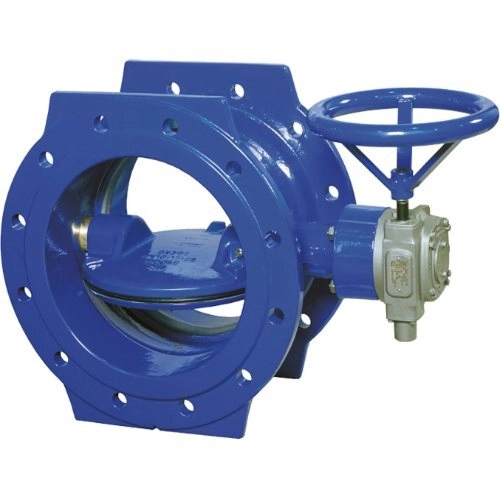

Затвор поворотный дисковый чугунный с двойным эксцентриком VAG EKN PN10 фланцевый
Трубопроводы воды, в т.ч. горячей воды, морской воды и нейтральных жидко-
стей.
Давление до 40 бар. Информация о затворах на давление 6, 25, 40 бар предо-
ставляется по запросу.
Подходит для бесколодезной установки в грунт (см. стр. 71).
Максимальная скорость потока при положении «Открыто»:
PN16 - 4 м/с, PN10 -3 м/с.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность кл...
Сфера применения
Трубопроводы воды, в т.ч. горячей воды, морской воды и нейтральных жидко-
стей.
Давление до 40 бар. Информация о затворах на давление 6, 25, 40 бар предо-
ставляется по запросу.
Подходит для бесколодезной установки в грунт (см. стр. 71).
Максимальная скорость потока при положении «Открыто»:
PN16 - 4 м/с, PN10 -3 м/с.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Механизм поворотного диска с двойным эксцентриком – значительное сни-
жение поворотных моментов.
•• Седловая поверхность корпуса с нанесенным слоем полированного никеля,
что существенно повышает износостойкость cедловой поверхности корпуса
и снижает износ уплотнительного кольца.
•• Закрытые полуоси диска с латунными подшипниками скольжения.
•• Двойная герметизация полуосей уплотнительными кольцами.
•• Конструкция уплотнительного кольца с эффектом самоуплотнения давлени-
ем рабочей среды.
•• Двойная герметизация внутренних механизмов редуктора.
•• Самотормозящийся червячный редуктор – предотвращение травм и гидро-
ударов.
Основные материалы
Среда: для воды температурой до 50°С:
•• Корпус: высокопрочный чугун GGG40.
•• Диск: высокопрочный чугун GGG40.
•• Оси диска: нержавеющая сталь 1.4021.
•• Уплотнение диска: EPDM.
•• Седло диска: хромоникелевая наплавка, микрополированная.
•• Подшипниковая втулка: бронза.
Среда: для морской воды, горячей воды информация о материалах - по запросу.
Защита корпуса от коррозии
Корпус внутри и снаружи, диск – порошковое эпоксидное покрытие, толщина
слоя не менее 250 мкм, отсутствие пор, высокая адгезия с металлом (не менее
12 N/мм2). Соответствует требованиям GSK.
Разновидности модели
•• Версия из углеродистой стали.
•• Версия для горячей воды, до 200°С.
•• Версия для морской воды (диапазон диаметров и давления - аналогичен
версии для воды).
•• Аварийный клапан - гидравлический привод с противовесом (VAG HYsec).
Комплект управления
Для бесколодезной установки применяются:
•• Телескопический шток.
•• Ковер и опорная плита под ковер.
Варианты управления: штурвал / электропривод / пневмопривод.
Специальное исполнение: модульная система управления с вынесением управ-
ляющих элементов за пределы места установки.
Для более детальной информации см. раздел «Комплекты управления».
Внимание: изделие не предназначено для регулировки расхода и давле-
ния! В режиме дросселирования возможно повреждение изделия!
Рекомендуется установка комплектно с демонтажной вставкой, см. раздел
«Демонтажные вставки».
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Обороты Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|---|
| 684080414 | 200 | 230 | 12.75 | 8 |
|
Запросить цену | |
| 684080419 | 250 | 250 | 12.75 | 12 |
|
Запросить цену | |
| 684080423 | 300 | 270 | 12.75 | 12 |
|
Запросить цену | |
| 684080424 | 350 | 290 | 12.75 | 16 |
|
Запросить цену | |
| 684080426 | 400 | 310 | 12.75 | 16 |
|
Запросить цену | |
| 684080429 | 450 | 330 | 13.25 | 20 |
|
Запросить цену | |
| 684080433 | 500 | 350 | 13.25 | 20 |
|
Запросить цену | |
| 684080437 | 600 | 390 | 13 | 20 |
|
Запросить цену | |
| 684080440 | 700 | 430 | 13 | 24 |
|
Запросить цену | |
| 684080441 | 800 | 470 | 51 | 24 |
|
Запросить цену | |
| 684080442 | 900 | 510 | 110.5 | 28 |
|
Запросить цену | |
| 684080443 | 1000 | 550 | 110.5 | 28 |
|
Запросить цену | |
| 684080445 | 1200 | 630 | 216 | 32 |
|
Запросить цену | |
| 684080450 | 1400 | 710 | 208 | 36 |
|
Запросить цену | |
| 684080459 | 1600 | 790 | 208 | 40 |
|
Запросить цену | |
| 684080462 | 1800 | 870 | 424 | 44 |
|
Запросить цену | |
| 684080468 | 2000 | 950 | 432 | 48 |
|
Запросить цену | |
| 684080455 | 1500 | 750 | 208 | 36 |
|
Запросить цену | |
| 684080474 | 2200 | 1030 | 432 | 52 |
|
Запросить цену | |
| 684080477 | 2400 | 1110 | 432 | 56 |
|
Запросить цену | |
| 684080479 | 2600 | 1190 | 832 | 60 |
|
Запросить цену | |
| 684080485 | 2800 | 1270 | 832 | 64 |
|
Запросить цену |
