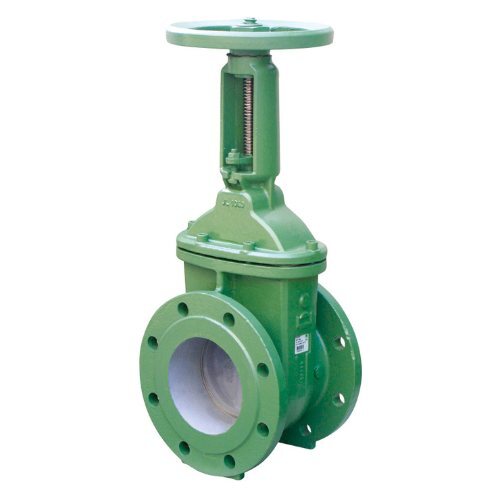

Задвижка клиновая чугунная с металлическим уплотнением VAG IKO plus PN10
Запорная арматура для трубопроводов чистой, технической и оборотной воды,
систем теплоснабжения c температурой до 200° С.
Может применяться бесколодезная установка (использовать версию с невыд-
вижным шпинделем).
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2...
Сфера применения
Запорная арматура для трубопроводов чистой, технической и оборотной воды,
систем теплоснабжения c температурой до 200° С.
Может применяться бесколодезная установка (использовать версию с невыд-
вижным шпинделем).
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Металлическое уплотнение по EN 1171 (DIN 3352 - часть 2 и 3).
•• Строительная длина по EN 558-1, ряд 14 (DIN 3202, F4).
•• С двухсторонним фланцевым соединением по EN 1092-2, ГОСТ Р 54432-2011.
•• Невыдвижной шпиндель (стандартная версия) с сальниковой втулкой, не
требующей обслуживания.
•• Выдвижной шпиндель (опция).
Основные материалы
•• Корпус: чугун GG25.
•• Крышка: чугун GG25.
•• Клин: чугун GG25.
•• Шпиндель: нерж. сталь 1.4021.
•• Седловые уплотнения: нерж. сталь 1.4301 (+200°С) или латунь (+150°С).
•• Уплотнительные кольца: витон (+200°С) или EPDM (+150°C).
•• Гайка шпинделя: чугун GG25 (+200°С) или латунь (+150°С).
Защита корпуса от коррозии
Внутри и снаружи лакировка синтетическими смолами.
Разновидности модели
•• Версия с выдвижным шпинделем.
•• Версия с дренажным винтом.
•• Версия с увеличенной строительной длиной, макс. раб. давление до 16 бар
(информация предоставляется по запросу, код оборудования 1106).
Комплект управления
Для бесколодезной установки применяются:
•• Телескопический шток.
•• Ковер и опорная плита под ковер.
•• Версия с невыдвижным шпинделем
Варианты управления: штурвал / электропривод.
Специальное исполнение: модульная система управления с вынесением управ-
ляющих элементов за пределы места установки.
Для более детальной информации см. раздел «Комплекты управления».
Внимание: изделие не предназначено для регулировки расхода и давле-
ния! В режиме дросселирования возможно повреждение изделия!
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Обороты Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|---|
| 684017915 | 40 | 140 | 14 | 4 |
|
Запросить цену | |
| 684017917 | 50 | 150 | 16 | 4 |
|
Запросить цену | |
| 684017924 | 65 | 170 | 20 | 4 |
|
Запросить цену | |
| 684017931 | 80 | 180 | 24 | 8 |
|
Запросить цену | |
| 684017934 | 100 | 190 | 29 | 8 |
|
Запросить цену | |
| 684017939 | 125 | 200 | 29 | 8 |
|
Запросить цену | |
| 684017942 | 150 | 210 | 34 | 8 |
|
Запросить цену | |
| 684017944 | 200 | 230 | 45 | 8 |
|
Запросить цену | |
| 684017946 | 250 | 250 | 54 | 12 |
|
Запросить цену | |
| 684017949 | 300 | 270 | 66 | 12 |
|
Запросить цену |
