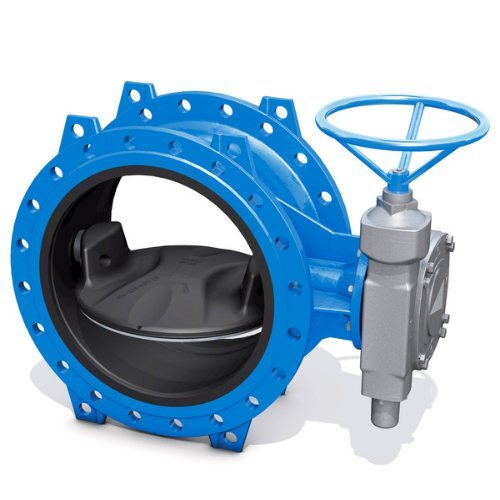

Затвор поворотный дисковый чугунный с двойным эксцентриком VAG EKN F16 PN16 фланцевый
Трубопроводы воды и нейтральных жидкостей.
Давление до 16 бар, большее давление - по запросу.
Подходит для бесколодезной установки в грунт (см. стр. 71).
Максимальная скорость потока при положении «Открыто»:
PN16 - 4 м/с, PN10 -3 м/с.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей&ra...
Сфера применения
Трубопроводы воды и нейтральных жидкостей.
Давление до 16 бар, большее давление - по запросу.
Подходит для бесколодезной установки в грунт (см. стр. 71).
Максимальная скорость потока при положении «Открыто»:
PN16 - 4 м/с, PN10 -3 м/с.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
•• Экспертное заключение о соответствии продукции Единым санитарно-эко-
логическим и гигиеническим требованиям к товарам.
Описание конструкции
•• Механизм поворотного диска с двойным эксцентриком – значительное сни-
жение поворотных моментов.
•• Седловая поверхность корпуса с нанесенным слоем полированного никеля,
что существенно повышает износостойкость cедловой поверхности корпуса
и снижает износ уплотнительного кольца.
•• Закрытые полуоси диска с латунными подшипниками скольжения.
•• Двойная герметизация полуосей уплотнительными кольцами.
•• Конструкция уплотнительного кольца с эффектом самоуплотнения давлени-
ем рабочей среды.
•• Двойная герметизация внутренних механизмов редуктора.
•• Самотормозящийся червячный редуктор – предотвращение травм и гидро-
ударов.
Основные материалы
•• Корпус: высокопрочный чугун GGG40.
•• Диск: высокопрочный чугун GGG40.
•• Оси диска: нержавеющая сталь 1.4021.
•• Уплотнение диска: EPDM.
•• Седло диска: хромоникелевая наплавка, микрополированная.
•• Подшипниковая втулка: бронза.
Защита корпуса от коррозии
Корпус внутри и снаружи, диск – порошковое эпоксидное покрытие, толщина
слоя не менее 250 мкм, отсутствие пор, высокая адгезия с металлом (не менее
12 N/мм2). Соответствует требованиям GSK.
Разновидности модели
•• Версия с керамическим покрытием.
Комплект управления
Для бесколодезной установки применяются:
•• Телескопический шток.
•• Ковер и опорная плита под ковер.
Варианты управления: штурвал / электропривод.
Специальное исполнение: пневмопривод, модульная система управления с вы-
несением управляющих элементов за пределы места установки.
Для более детальной информации см. раздел «Комплекты управления».
Внимание: изделие не предназначено для регулировки расхода и давле-
ния! В режиме дросселирования возможно повреждение изделия!
Рекомендуется установка комплектно с демонтажной вставкой, см. раздел
«Демонтажные вставки».
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Обороты Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|---|
| 684080605 | 200 | 152 | 12.75 | 12 |
|
