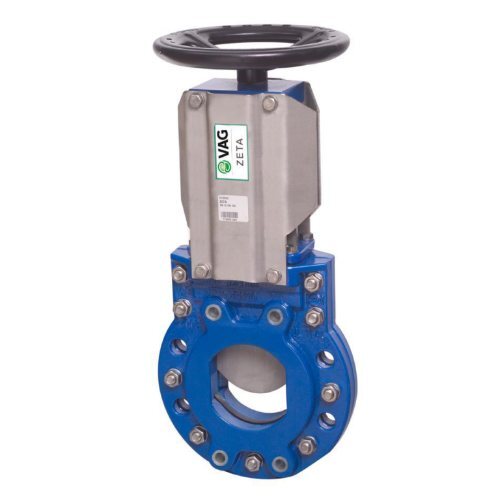

Задвижка чугунная шиберная VAG ZETA PN 10
Применяется в качестве запорной и регулирующей (версия ZETA® control) ар-
матуры на сетях канализации, промышленных сточных вод, технологических
трубопроводах канализационных очистных сооружений.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура ...
Сфера применения
Применяется в качестве запорной и регулирующей (версия ZETA® control) ар-
матуры на сетях канализации, промышленных сточных вод, технологических
трубопроводах канализационных очистных сооружений.
Соответствует российским стандартам
•• ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
•• ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
•• ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие техниче-
ские условия».
•• Декларация соответствия требованиям ТР ТС «О безопасности машин и обо-
рудования».
Описание конструкции
•• Фланцевое присоединение, возможна и межфланцевая установка и установ-
ка в качестве конечной запорной арматуры при полном рабочем давлении.
•• Двухсторонняя герметичность (в обоих направлениях потока).
•• В конструкции предусмотрена возможность регулировки и полной замены
поперечного уплотнения ножа без снятия арматуры с трубопровода.
•• Встроенные скребки для постоянной очистки ножа с двух сторон - предо-
твращение попадания грязи.
•• Уплотнение нижней части на одном уровне с внутренней диаметральной
поверхность корпуса - исключается засорение.
•• Ширина нижнего уплотнения на 50% больше толщины ножа - обеспечивает-
ся герметичность даже при упругих деформациях.
•• Боковые уплотнения специального профиля - снижение сил трения в момент
открытия (выравнивания давления), что увеличивает срок службы уплотне-
ния.
•• Верхнее поперечное уплотнение со встроенными направляющими из PTFE -
обеспечивается герметичность при минимальном износе уплотнения и при
минимальных силах трения.
Основные материалы
•• Корпус: чугун GG25.
•• Нож: нержавеющая сталь 1.4301.
•• Уплотнение: NBR.
•• Шпиндель: нержавеющая сталь 1.4021.
•• Шпиндельная гайка: латунь.
•• Болты: нержавеющая сталь А2.
•• Верхняя рама: листовая нержавеющая сталь 1.4301 (DN 50-300).
Защита корпуса от коррозии
Внутри и снаружи - эпоксидное покрытие.
Разновидности модели
•• Версия для регулирования VAG ZETA® (DN 100-600), (код оборудования 1302).
•• Версия с ножом из нержавеющей стали 1.4571, (код оборудования 1303).
•• Версия со шпинделем из нерж. стали 1.4057, (код оборудования 1304).
•• Версия для закрытия рычагом (DN 50-150), (код оборудования 1305).
Комплект управления
Cтандарт: штурвал / электропривод.
Специальное исполнение: пневмопривод, модульная система управления с вы-
несением управляющих элементов за пределы места установки.
Для более детальной информации по комплектам управления для VAG ZETA
обратитесь, пожалуйста, в компанию «Индутек СТП».
Внимание: Изделие не предназначено для бесколодезной установки! Мак-
симальное рабочее давление не соответствует PN присоеденительного фланца!
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | Обороты Сортировать | Кол-во отверстий, шт. Сортировать | |||
|---|---|---|---|---|---|---|---|
| 684399962 | 50 | 43 | 13 | 4ХМ16 |
|
Запросить цену | |
| 684399963 | 65 | 46 | 17 | 4ХМ16 |
|
Запросить цену | |
| 684399965 | 80 | 46 | 20 | 8ХМ16 |
|
Запросить цену | |
| 684399969 | 100 | 52 | 25 | 8ХМ16 |
|
Запросить цену | |
| 684399970 | 125 | 56 | 32 | 8хМ16 |
|
Запросить цену | |
| 684399973 | 150 | 56 | 30 | 8хМ20 |
|
Запросить цену | |
| 684399977 | 200 | 60 | 40 | 8хМ20 |
|
Запросить цену | |
| 684399978 | 250 | 68 | 50 | I2XM20 |
|
Запросить цену | |
| 684399980 | 300 | 78 | 60 | 12хМ20 |
|
Запросить цену | |
| 684399983 | 350 | 78 | 70 | 1бхМ20 |
|
Запросить цену | |
| 684399985 | 400 | 102 | 67 | 16хМ24 |
|
Запросить цену | |
| 684399987 | 500 | 127 | 84 | 20хМ24 |
|
Запросить цену | |
| 684399991 | 600 | 154 | 100 | 20 х М27 |
|
Запросить цену | |
| 684399994 | 700 | 165 | 233 | 24хМ27 |
|
Запросить цену | |
| 684399995 | 800 | 190 | 267 | 24ХМ30 |
|
Запросить цену | |
| 684399998 | 900 | 203 | 315 | 28хМЗО |
|
Запросить цену | |
| 684400000 | 1000 | 216 | 350 | 28хМЗЗ |
|
Запросить цену | |
| 684400003 | 1200 | 254 | 840 | 32 х М36 |
|
Запросить цену | |
| 684400005 | 1400 | 279 | 980 | 36хМ39 |
|
Запросить цену |
