Назначение

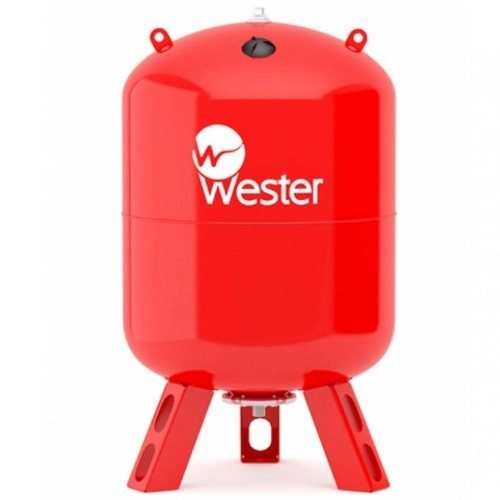

Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.
В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.
Технические характеристики
Материал корпуса: Сталь углеродистая с полимерным наружным покрытием красного цвета RAL 3002
Материал контрфланца: углеродистая сталь с полимерным покрытием красного цвета RAL 3002, композитный цельнолитой, композитный с закладной резьбой.
Материал мембраны: EPDM (этилен-пропилендиен мономер)
Материал ниппеля: латунь
Тип мембраны: заменяемая
Все модели обладают следующими конструктивными особенностями:
а) баки сделаны из прочной высококачественной стали и по своей конструкции рассчитаны на многолетнюю эксплуатацию.
б) баки снабжены штуцерами для подключения к системе отопления. Баки 200-1000 снабжены держателем мембраны к которому можно подключить мано-метр или необходимо заглушить.
в) модели 50-150 выполнены на опорах, модели 200-1000 выполнены на стойках.
Размещение и монтаж
Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению гер-метичности и как следствие выхода из строя расширительного бака.
При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран (п.6), и кран для опорожнения мембранного бака (п.7), как показано на схеме стр.5.
Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть раз-ницу в высоте расположения бака и предохранительного клапана.
Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления (раздел 3).
При испытании системы отопления давлением, превышающим максималь-ное рабочее давление бака, необходимо отсоединить бак и заглушить подво-дящий трубопровод.
Техническое обслуживание
При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление в воздушной полости.
Периодически, один раз в год, проводить профилактический осмотр.
Проверка давления в воздушной полости должна производится при оста-новленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) от-крыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть.
Условия транспортировки, хранения и эксплуатации
Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспор-тировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Баки мембранные предназначены для эксплуатации в стационарном поло-жении, в помещении. Поверхность бака необходимо предохранять от механи-ческих повреждений, абразивных и химических воздействий.
Климатическое исполнение баков мембранных и их функциональных со-ставных частей соответствует условиям эксплуатации УХЛ, категории размеще-ния 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных услови-ях эксплуатации.
Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 0С. Минимальная температура хранения баков – минус 50 0С.
Артикул | Рабочее давление, PN Сортировать | Высота, мм Сортировать | Диаметр, мм Сортировать | Объем, л Сортировать | Предварительное давление, бар Сортировать | Размер присоединения Сортировать | Вид монтажа Сортировать | |||
---|---|---|---|---|---|---|---|---|---|---|
WRV 200 (top) | 10 | 1037 | 585 | 200 | 1.5 | 1 1/4 | Напольный |
|
Запросить цену | |
WRV 300 (top) | 10 | 1179 | 660 | 300 | 1.5 | 1 1/4 | Напольный |
|
Запросить цену | |
WRV500(top) | 10 | 1399 | 780 | 500 | 1.5 | 1 1/4 | Напольный |
|
Запросить цену | |
WRV750 | 10 | 1880 | 780 | 750 | 3 | 1 1/4 | Напольный |
|
Запросить цену | |
WRV1000 | 10 | 2280 | 780 | 1000 | 3 | 2 | Напольный |
|
Запросить цену | |
WRV1500 | 10 | 2350 | 960 | 1500 | 4 | 2 | Напольный |
|
Запросить цену | |
WRV2000 | 10 | 2450 | 1100 | 2000 | 4 | 2 | Напольный |
|
Запросить цену | |
WRV3000 | 10 | 2700 | 1250 | 3000 | 4 | 2 1/2 | Напольный |
|
Запросить цену | |
WRV4000 | 10 | 3100 | 1500 | 4000 | 4 | 3 | Напольный |
|
Запросить цену | |
WRV5000 | 10 | 3100 | 1500 | 5000 | 4 | 3 | Напольный |
|
Запросить цену | |
WRV1000 | 16 | 2200 | 800 | 1000 | 4 | 2 | Напольный |
|
Запросить цену | |
WRV1500 | 16 | 2350 | 960 | 1500 | 4 | 2 | Напольный |
|
Запросить цену | |
WRV300 | 16 | 1150 | 640 | 300 | 4 | 1 1/4 | Напольный |
|
Запросить цену | |
WRV750 | 16 | 1720 | 860 | 750 | 4 | 2 | Напольный |
|
Запросить цену | |
WRV8 | 5 | 311 | 200 | 3 | 1.5 | 3/4 | Настенный |
|
Запросить цену | |
WRV12 | 5 | 307 | 280 | 12 | 1.5 | 3/4 | Настенный |
|
Запросить цену | |
WRV18 | 5 | 402 | 280 | 18 | 1.5 | 3/4 | Настенный |
|
Запросить цену | |
WRV18 | 5 | 402 | 280 | 13 | 1.5 | 3/4 | Настенный |
|
Запросить цену | |
WRV24 | 5 | 504 | 280 | 24 | 1.5 | 3/4 | Настенный |
|
Запросить цену | |
WRV35 | 5 | 453 | 365 | 35 | 1.5 | 3/4 | Настенный |
|
Запросить цену | |
WRV50 | 5 | 555 | 365 | 50 | 1.5 | 3/4 | Напольный |
|
Запросить цену | |
WRV80 | 5 | 690 | 410 | 80 | 1.5 | 3/4 | Напольный |
|
Запросить цену | |
WRV100 | 5 | 680 | 495 | 100 | 1.5 | 1 | Напольный |
|
Запросить цену | |
WRV150 | 5 | 960 | 495 | 150 | 1.5 | 1 | Напольный |
|
Запросить цену |
