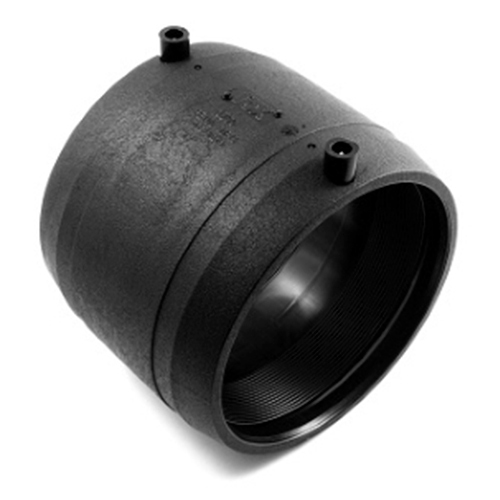

Муфта электросварная ПНД SDR11
Электросварная муфта является лидером среди соединительных элементов в системе трубопровода из ПНД. Она сконструирована таким образом, что концы соединяемых труб должны быть вставлены в раструб муфты до её середины. Некоторые производители изготавливают муфты с внутренним упором для более точной фиксации положения труб внутри фитинга. В зависимости от производителя электросварные муфты бывают двух видов: с закрытой и открытой спиралью. Нагревательный элемент укладывается внутри фитинга спиралью, а его концы выведены на поверхность муфты клеммами, к которым подключают электросварочный аппарат.
Соединение муфтой
Соединение труб и фитингов ПНД с электросварной муфтой происходит за счет нагрева спирали - закладного нагревательного элемента, установленного внутри раструба муфты. При подаче электричества, происходит оплавление трубы и фитинга, в результате чего образуется единое (монолитное) долговечное соединение, способное выдерживать высокие нагрузки. Выпускаются муфты диаметрами в диапазоне от 20 до 1200 мм.
Хранение электросварных муфт
При неправильном хранении (лёжа на боку) электросварные муфты больших диаметров под тяжестью своего веса могут деформироваться (приобрести овальность), что не позволит осуществить правильное проведение электросварочных работ. Поэтому муфты больших диаметров необходимо хранить, размещая раструб вертикально.
Размеры и характеристики муфт электросварных
Основные преимущества электросварных муфт перед стыковой сваркой:
• Возможно соединять трубы с толщиной стенки менее 5 мм, то есть до 50 диаметра (SDR 11).
• Возможность сварки в ограниченном пространстве.
Стойкость к давлению:
• Газ (PN) 10 бар для SDR 11.
• Вода (PN) 16 бар для SDR 11 и 10 бар для SDR 17.
• Процесс сваривания муфты с трубой осуществляется в автоматическом режиме, исключая негативный человеческий фактор.
Технология монтажа электросварных муфт ПНД
При сварочных работах выделяется несколько основных этапов:
• концы труб обрезаются, и на месте стыков снимается верхний слой;
• поверхности стыкуемых элементов (фитинга и трубы) обезжириваются;
• свободное вхождение трубы в муфту обеспечивается за счет уменьшения диаметра хомутом;
• подключается электросварочный аппарат, и производятся работы.
| Артикул | Типоразмер, DN Сортировать | Монтажная длина, мм Сортировать | |||
|---|---|---|---|---|---|
| 644289118 | 20 | 70 |
|
Запросить цену | |
| 644289119 | 25 | 70 |
|
Запросить цену | |
| 644289120 | 32 | 80 |
|
Запросить цену | |
| 644289121 | 40 | 90 |
|
Запросить цену | |
| 644289122 | 50 | 100 |
|
Запросить цену | |
| 644289123 | 63 | 111 |
|
Запросить цену | |
| 644289124 | 75 | 121 |
|
Запросить цену | |
| 644289125 | 90 | 132 |
|
Запросить цену | |
| 644289126 | 110 | 140 |
|
Запросить цену | |
| 644289128 | 125 | 152 |
|
Запросить цену | |
| 644289130 | 160 | 172 |
|
Запросить цену | |
| 644289132 | 200 | 211 |
|
Запросить цену | |
| 644289134 | 250 | 244 |
|
Запросить цену | |
| 644289140 | 400 | 343 |
|
Запросить цену | |
| 644289133 | 225 | 226 |
|
Запросить цену | |
| 644289137 | 315 | 275 |
|
Запросить цену | |
| 644289129 | 140 | 163 |
|
Запросить цену | |
| 644289131 | 180 | 198 |
|
Запросить цену | |
| 644289136 | 280 | 265 |
|
Запросить цену | |
| 644289138 | 355 | 312 |
|
Запросить цену |
