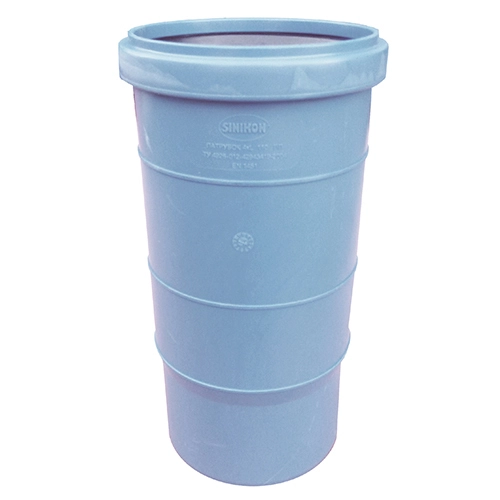

Патрубок полипропиленовый компенсационный учетверенной длины для внутренней канализации Rain Flow СИНИКОН

Характеристики
Материал изготовления
РР-Н
Производитель
СИНИКОН
Страна производства
Россия
Описание
Общие сведения Внутренние водостоки устанавливаются внутри обогреваемых зданий и обеспечивают отвод дождевых и талых вод с кровель жилых и промышленных зданий. Основной особенностью внутренних водостоков является то, что водосточные стояки и отводные трубопроводы должны выдерживать давление столба воды, возникающее при засорах и переполнениях системы. Максимально возможное давление определяется высотой от водоприемной воронки до выпуска. Особенности систем внутренних водостоков Трубы СИНИКОН Rai...
Общие сведения

Внутренние водостоки устанавливаются внутри обогреваемых зданий и обеспечивают отвод дождевых и талых вод с кровель жилых и промышленных зданий.

Основной особенностью внутренних водостоков является то, что водосточные стояки и отводные трубопроводы должны выдерживать давление столба воды, возникающее при засорах и переполнениях системы. Максимально возможное давление определяется высотой от водоприемной воронки до выпуска.

Особенности систем внутренних водостоков Трубы СИНИКОН Rain Flow 60
  • диаметр 110 мм

  • толщина стенки 3,4 мм

При испытаниях в лабораторных условиях трубы выдерживают давление 6 бар. Абсолютная надежность соединений трубопровода при высоком давлении обеспечивается повышенными требованиями к геометрическим допускам при изготовлении труб. Рекомендуется использовать только в отводных трубопроводах от стояка до кровельной воронки.

Трубы СИНИКОН Rain Flow 100
  • диаметр 110 мм

  • толщина стенки 5,3 мм

Система рассчитана на высоту водяного столба (высота здания от воронки до выпуска) 100 метров.

Особая форма раструба и использование в качестве уплотнения кольца типа 3S немецкой компании M.O.L Gummiverarbeitung GmbH & Co. обеспечивает абсолютную герметичность соединений в широком диапазоне температур и давлений. Рекомендуется использовать трубы SINIKON Rain Flow 100 в сочетании с компрессионными фитингами PN10 в водосточных стояках высотой до 100 метров.

Кольцо типа 3S немецкой компании M.O.L.

Кольцо типа 3S разработано для напорных труб и фитингов в соответствии с EN 1452 и EN 1456, соответствует требованиям EN 681 -1, тип WAL и WC и изготавливается из EPDM резины. Уникальная конструкция уплотнения с тремя лепестками обеспечивает надежное соединение труб. Первый лепесток обеспечивает центровку конца трубы, второй лепесток предохраняет от загрязнения место соединения, а третий обеспечивает оптимальное уплотнение соединяемых труб.

Испытания на герметичность соединений труб

В лаборатории были проведены испытания на герметичность соединений полипропиленовых труб.

СИНИКОН Rain Flow D110 х 5,3

Испытания труб СИНИКОН Rain Flow 100 диаметром 110 мм с толщиной стенки 5,3 мка при постоянном внутреннем давлении проводились водой при температуре 20°С и давлении £ 15 бар (150 м водяного столба). Максимально возможное давление в системе ограничивалось возможностями испытательной установки (при давлении 15 бар нагрузка на каждую из боковых стенок установки составляла 1,5 тонны). Одновременно с трубами испытывался фланцевый переход на стальные трубы и компрессионная ревизия PN10.

Соосность труб обеспечивалась креплением труб хомутами из нержавеющей стали. При испытаниях использовались трубы из различных партий (с разными датами изготовления). Все испытанные трубы оставались герметичными в местах соединения при постоянном внутреннем давлении 15 бар.

Срок службы трубопроводов: не менее 50 лет при соблюдении действующих норм и рекомендаций производителя.

Материал: полипропилен гомополимер "РР-Н’

Монтаж системы

При монтаже систем внутренних водостоков необходимо руководствоваться действующими нормативами СП 30.13330.2020 «Внутренний водопровод и канализация зданий», СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» и рекомендациями производителя.

При использовании для монтажа водосточных стояков труб длиной 6,0 м (на два этажа) устанавливается одно стальное неподвижное крепление в середине этажа под раструбом. Два прохода через междуэтажные перекрытия считаются подвижными креплениями. При использовании труб длиной 3,0 м (на один этаж) каждая труба крепится неподвижно стальным креплением под раструбом. Установка неподвижного стального крепления под каждым раструбом обязательна.



Показать полностью
Патрубок полипропиленовый компенсационный учетверенной длины для внутренней канализации Rain Flow СИНИКОН:
Артикул Типоразмер, DN
Выбрать
Кол-во в уп.
Выбрать
531011.F 11015
+
Запросить цену
