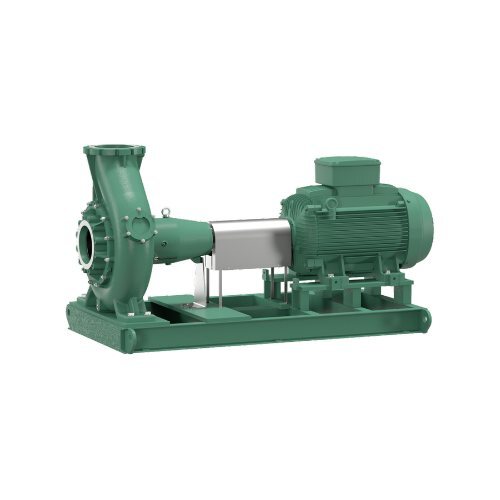

Канализационный насос Wilo-Rexa NORM
Тип
Насос для отвода сточных вод для стационарной полупогружной установки с длительным режимом работы в двух исполнениях:
- Агрегат Гидравлика со стандартным электродвигателем, соединение посредством муфты, монтаж в сборе на фундаментной раме
- Со свободным концом вала: Монтаж гидравлики на фундаментной раме, муфта предварительно смонтирована
Применение
Перекачивание
- Неочищенные сточные воды
- Сточные воды с фекалиями
- Технологическая вода
- Загрязненная вода
Оснащение/функция
- Контроль температуры обмотки с помощью датчика PTC или Pt100 (в зависимости от электродвигателя)
- Опциональный внешний стержневой электрод для контроля герметичности камеры уплотнений
Расшифровка наименования
| Пример: | Wilo-Rexa NORM-E25.74-480DAH315S6 |
| Rexa | Насос для отвода сточных вод |
| NORM | Гидравлика со стандартным электродвигателем, соединение посредством муфты, монтаж в сборе на фундаментной раме |
| E | Тип рабочего колеса:
|
| 25 | Номинальный диаметр подсоединения к напорному патрубку, например DN 250 |
| 74 | Условный показатель подача-напор |
| 480 | Макс. диаметр рабочего колеса |
| D | Исполнение отверстия фланца:
|
| A | Стандартное исполнение материала |
| H | Способ монтажа: Горизонтально |
| 315S | Типоразмер стандартного электродвигателя |
| 6 | Число полюсов (номинальная частота вращения гидравлики) |
Технические характеристики
Гидравлика:
- Температура перекачиваемой жидкости: 3…70 °C
- Температура окружающей жидкости: 3…40 °C
Электродвигатель:
- Стандартный электродвигатель IEC, подсоединение В3
- Режим работы: S1
- Класс защиты: IP55
- Класс нагревостойкости изоляции: F
- Класс эффективности электродвигателя: до IE4
Материалы
- Гидравлический корпус: EN-GJL250
- Рабочее колесо: EN-GJL250
- Вал гидравлической части: нержавеющая сталь 1.4021
- Подшипниковая опора: EN-GJL-250
- Статические уплотнения: NBR (бутадиен-нитрильный каучук)
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
- Муфта: Нержавеющая сталь
- Фундаментная рама: EN-GJL 250 или сталь (в зависимости от типа)
Тип
Гидравлика
Гидравлика с аксиальным всасывающим патрубком, радиальным напорным патрубком и подшипниковым узлом в виде законченного блока. Патрубки выполнены в виде фланцевых подсоединений.
Уплотнение
Подшипниковая опора с камерой уплотнения и камерой утечек для приема перекачиваемой жидкости, просочившейся через уплотнение. Уплотнение со стороны рабочей среды осуществляется с помощью торцового уплотнения, независимого от направления вращения, а со стороны муфты – с помощью радиального кольцевого уплотнения. Камера уплотнений заполнена белым медицинским вазелиновым маслом, камера сбора утечек закрыта по направлению к муфте. Камера уплотнений дополнительно может контролироваться внешним стержневым электродом.
Электродвигатель
Стандартный электродвигатель IEC в исполнении B3 стационарно соединен с гидравликой посредством сменной муфты. Трехфазный электродвигатель с датчиком контроля температуры обмотки и классом эффективности до IE4.
Комплект поставки
- Насос для отвода сточных вод в виде агрегата:
- Гидравлика
- Стандартный электродвигатель в трехфазном исполнении без кабеля электропитания
- Монтаж в сборе на фундаментной раме и соединение посредством муфты
- Инструкция по монтажу и эксплуатации
- Насос для отвода сточных вод в исполнении со свободным концом вала:
- Монтаж гидравлики на фундаментной раме
- Муфта предварительно смонтирована
- Инструкция по монтажу и эксплуатации
Опции
- Покрытие Ceram для абразивных и коррозийных перекачиваемых жидкостей
- Стандартный электродвигатель IEC в соответствующем исполнении
- Версия со свободным концом вала
Принадлежности
- Внешний стержневой электрод для контроля камеры уплотнений
- Приборы управления, реле и штекеры
- Крепежные комплекты с анкерной стяжкой
Ввод в эксплуатацию
Насосы этой серии не защищены от затопления. При поступлении воды насос необходимо отключить!
| Артикул | Цена Выбрать | |||
|---|---|---|---|---|
| 680852751 | 364829 |
|
Запросить цену |
