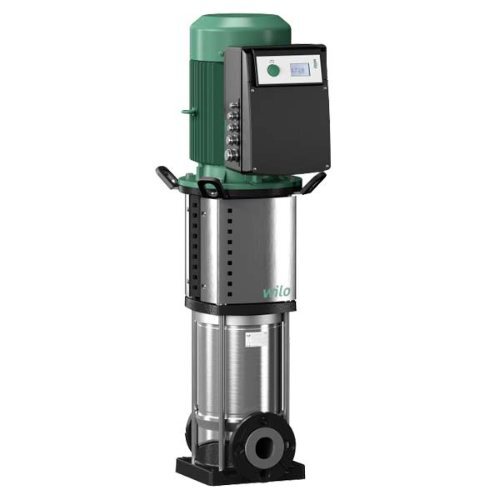

Вертикальный многоступенчатый насос Wilo-Helix VE
Характеристики
Цена:
от 1 402 244 ₽
Класс защиты
IP55
Подключение питания
3~400В, 50 Гц
Максимальное рабочее давление, бар
16-25
Макс. температура перекачиваемой жидкости T, °C
от –30 до 120 °C
Производитель
Wilo
Страна производства
Германия
Описание
Тип Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями Применение Водоснабжение и повышение давления Промышленные циркуляционные установки Технологическая вода Закрытые контуры охлаждения Установки пожаротушения Моечные установки ирригации Оснащение/функция Рабочие колеса, ведущие колеса и ступенчатый корпус из коррозионно-стойкого материала Расшифровка наименования Пример...
Тип
Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями
Применение
- Водоснабжение и повышение давления
- Промышленные циркуляционные установки
- Технологическая вода
- Закрытые контуры охлаждения
- Установки пожаротушения
- Моечные установки
- ирригации
Оснащение/функция
- Рабочие колеса, ведущие колеса и ступенчатый корпус из коррозионно-стойкого материала
Расшифровка наименования
| Пример: | Helix VE 202/2-1/16/E/KS/1-230 |
| Helix VE | Вертикальный, многоступенчатый, высоконапорный центробежный насос в линейного типа (электронно регулируемый) |
| 2 | Подача в м3/ч |
| 02 | Количество рабочих колес |
| 2 | Количество обточенных рабочих колес (опционально) |
| 1 | Материал изготовления насоса |
|
| 1 = корпус насоса 1.4301 (AISI 304), гидравлика 1.4307 (AISI 304L) |
|
| 2 = корпус насоса 1.4409 (AISI 316L), гидравлика 1.4404 (AISI 316L) |
|
| 3 = корпус насоса EN-GJL-250 (катафорезное покрытие), гидравлика 1.4307 (AISI 304L) |
|
| 4 = корпус блочного насоса EN-GJL-250 (катафорезное покрытие), гидравлика 1.4307 (AISI 304L) [только Helix VE 22.. и больше] |
| 16 | Максимальное рабочее давление в бар |
|
| 16 = 16 бар (фланец PN 16) |
|
| 25 = 25 бар (фланец PN 25) |
| E | Тип уплотнения E = EPDM V = FKM |
| K | Скользящие торцовые уплотнения в виде картриджа |
| S | Кожух муфты располагается на одной линии со всасывающим и напорным патрубками насоса |
| 1-230 | Только для 1~ (переменный ток) |
Технические характеристики
- Электроподключение:
- 3~ 50 Гц: 400 В +/-10%
- 3~ 60 Гц: 380 В +/-10%
- 3~ 60 Гц: 480 В +/-10%
- 1~ 50 Гц: 230 В +/–10 %
- 1~ 60 Гц: 220 В +/–6 %
- Диапазон температуры перекачиваемых сред:
- Helix VE 2 – 16 (EPDM): от –30 до 120 °C (130 °C по запросу)
- Helix VE 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от –15 до 90 °C
- Helix VE 22 – 52 (EPDM): от –20 до 120 °C (130 °C по запросу)
- Helix VE 22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от –15 до 90 °C (от –30 до 120 °C с уплотнением из EPDM по запросу)
- Макс. рабочее давление: 16/25 бар
- Класс защиты: IP55
- Макс. температура окружающей среды:
- 50 °C для 3~
- 40 °C для 1~
- Расширенные диапазоны температур по запросу
- Доступные модели:
- Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
- Helix VE 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Материалы
Helix VE 2, 4, 6, 10, 16:
Стандартное исполнение
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
- Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
- Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
- Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (316L)
- Корпус насоса из нержавеющей стали 1.4404 (316L)
- Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Трубный кожух из нержавеющей стали 1.4404 (316L)
Helix VE 22, 36, 52:
Стандартное исполнение
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
- Корпус насоса из нержавеющей стали 1.4301 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободные фланцы из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Вал из нержавеющей стали 1.4057 (AISI 431)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (316L)
- Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью элементы конструкции из нержавеющей стали 1.4409 (316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Опорная рама из нержавеющей стали 1.4301 (AISI 304)
- Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Напорный кожух из нержавеющей стали 1.4404 (316L)
Комплект поставки
- Высоконапорный центробежный насос Helix VЕ
- Инструкция по монтажу и эксплуатации
- Helix VE 2 – 16 (исполнение PN 16 с овальными фланцами): Ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями
Вертикальный многоступенчатый насос Wilo-Helix VE: характеристики
| Артикул | Модель Сортировать | Мощность двигателя, кВт Сортировать | Напорный патрубок Сортировать | |||
|---|---|---|---|---|---|---|
| 4256826 | Helix VE1016- 1/25/E/KS/3 | 11 | 40 |
|
Запросить цену | |
| 4256828 | Helix VE1016- 2/25/V/KS/3 | 11 | 40 |
|
Запросить цену | |
| 4256820 | Helix VE1609- 1/25/E/KS/3 | 11 | 50 |
|
Запросить цену | |
| 4256822 | Helix VE1609- 2/25/V/KS/3 | 11 | 50 |
|
Запросить цену | |
| 4256842 | Helix VE1612- 1/25/E/KS/3 | 15 | 50 |
|
Запросить цену | |
| 4256824 | Helix VE1612- 2/25/V/KS/3 | 15 | 50 |
|
Запросить цену | |
| 4256880 | Helix VE2205- 1/16/E/KS/3 | 11 | 50 |
|
Запросить цену | |
| 4256882 | Helix VE2205- 1/25/E/KS/3 | 11 | 50 |
|
Запросить цену | |
| 4256784 | Helix VE2205- 2/16/V/KS/3 | 11 | 50 |
|
Запросить цену | |
| 4256792 | Helix VE2205- 2/25/V/KS/3 | 11 | 50 |
|
Запросить цену | |
| 4256830 | Helix VE2205- 4/16/E/KS/3 | 11 | 50 |
|
Запросить цену | |
| 4256884 | Helix VE2207- 1/25/E/KS/3 | 15 | 50 |
|
Запросить цену | |
| 4256786 | Helix VE2207- 2/25/V/KS/3 | 15 | 50 |
|
Запросить цену | |
| 4256886 | Helix VE2208- 1/25/E/KS/3 | 18.5 | 50 |
|
Запросить цену | |
| 4256788 | Helix VE2208- 2/25/V/KS/3 | 18.5 | 50 |
|
Запросить цену | |
| 4256888 | Helix VE2209- 1/25/E/KS/3 | 22 | 50 |
|
Запросить цену | |
| 4256790 | Helix VE2209- 2/25/V/KS/3 | 22 | 50 |
|
Запросить цену | |
| 4257243 | Helix VE3604- 1/16/E/KS/3 | 11 | 65 |
|
Запросить цену | |
| 4256794 | Helix VE3604- 2/16/V/KS/3 | 11 | 65 |
|
Запросить цену | |
| 4256798 | Helix VE3604- 2/25/V/KS/3 | 11 | 65 |
|
Запросить цену | |
| 4256832 | Helix VE3604- 4/16/E/KS/3 | 11 | 65 |
|
Запросить цену | |
| 4256890 | Helix VE3605- 1/16/E/KS/3 | 15 | 65 |
|
Запросить цену | |
| 4256892 | Helix VE3605- 1/25/E/KS/3 | 15 | 65 |
|
Запросить цену | |
| 4256796 | Helix VE3605- 2/16/V/KS/3 | 15 | 65 |
|
Запросить цену | |
| 4256800 | Helix VE3605- 2/25/V/KS/3 | 15 | 65 |
|
Запросить цену | |
| 4256834 | Helix VE3605- 4/16/E/KS/3 | 15 | 65 |
|
Запросить цену | |
| 4256894 | Helix VE3607- 1/25/E/KS/3 | 18.5 | 65 |
|
Запросить цену | |
| 4256802 | Helix VE3607- 2/25/V/KS/3 | 18.5 | 65 |
|
Запросить цену | |
| 4256896 | Helix VE3608- 1/25/E/KS/3 | 22 | 65 |
|
Запросить цену | |
| 4256804 | Helix VE3608- 2/25/V/KS/3 | 22 | 65 |
|
Запросить цену | |
| 4257245 | Helix VE5203- 1/16/E/KS/3 | 11 | 80 |
|
Запросить цену | |
| 4256806 | Helix VE5203- 2/16/V/KS/3 | 11 | 80 |
|
Запросить цену | |
| 4256812 | Helix VE5203- 2/25/V/KS/3 | 11 | 80 |
|
Запросить цену | |
| 4256836 | Helix VE5203- 4/16/E/KS/3 | 11 | 80 |
|
Запросить цену | |
| 4257247 | Helix VE5204- 1/16/E/KS/3 | 15 | 80 |
|
Запросить цену | |
| 4256808 | Helix VE5204- 2/16/V/KS/3 | 15 | 80 |
|
Запросить цену | |
| 4256814 | Helix VE5204- 2/25/V/KS/3 | 15 | 80 |
|
Запросить цену | |
| 4256838 | Helix VE5204- 4/16/E/KS/3 | 15 | 80 |
|
Запросить цену | |
| 4257249 | Helix VE5205- 1/16/E/KS/3 | 18.5 | 80 |
|
Запросить цену | |
| 4257251 | Helix VE5205- 1/25/E/KS/3 | 18.5 | 80 |
|
Запросить цену | |
| 4256810 | Helix VE5205- 2/16/V/KS/3 | 18.5 | 80 |
|
Запросить цену | |
| 4256816 | Helix VE5205- 2/25/V/KS/3 | 18.5 | 80 |
|
Запросить цену | |
| 4256840 | Helix VE5205- 4/16/E/KS/3 | 18.5 | 80 |
|
Запросить цену | |
| 4257253 | Helix VE5206- 1/25/E/KS/3 | 22 | 80 |
|
Запросить цену | |
| 4256818 | Helix VE5206- 2/25/V/KS/3 | 22 | 80 |
|
Запросить цену |
