Счетчик турбинный фланцевый Декаст СТВХ
Модификации стандартное исполнение • корпус счетного механизма подготовлен для установки МИД;
• чугун...
предназначен для установки на заводах, котельных и пр. промышленных объектах;
предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Модификации
стандартное исполнение
• корпус счетного механизма подготовлен для установки МИД;• чугунный корпус;
• окрашенный корпус синего цвета;
• присоединение фланцевое;
модификация счетчика с импульсным выходом (ДГ):
• стандартное исполнение;• датчик герконовый;
Цену импульса необходимо указывать при заказе счетчика или уточнять у Вашего менеджера.
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной
Достоинства
МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
выпускается в модификации УК с нестандартной монтажной длинной;
надежная конструкционная защита от внешнего магнитного воздействия;
минимальные затраты на установку и эксплуатацию;
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Комплектация
• счетчик воды;
• паспорт;
• комплект уплотнительных прокладок;
• герконовый датчик – для модификации ДГ.

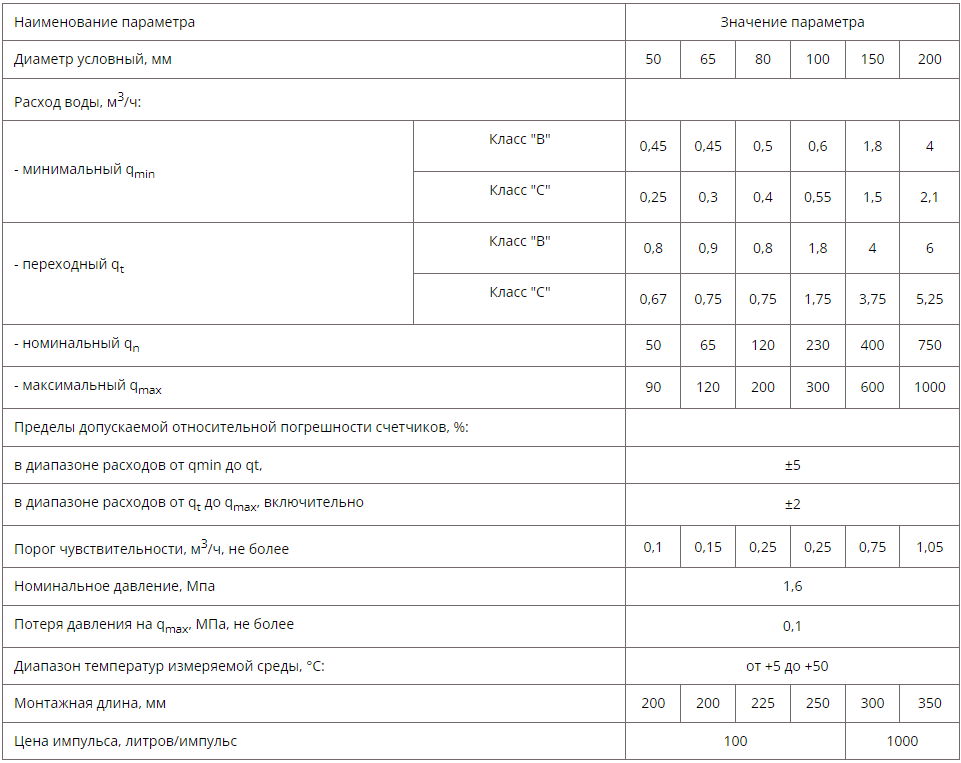

Технические характеристики
МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
выпускается в модификации УК с нестандартной монтажной длинной;
надежная конструкционная защита от внешнего магнитного воздействия;
минимальные затраты на установку и эксплуатацию;
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Комплектация
• счетчик воды;
• паспорт;
• комплект уплотнительных прокладок;
• герконовый датчик – для модификации ДГ.
Технические характеристики
Комплектация
• счетчик воды;
• паспорт;
• комплект уплотнительных прокладок;
• герконовый датчик – для модификации ДГ.
Технические характеристики
Комплектация
• счетчик воды;
• паспорт;
• комплект уплотнительных прокладок;
• герконовый датчик – для модификации ДГ.
Технические характеристики
• паспорт;
• комплект уплотнительных прокладок;
• герконовый датчик – для модификации ДГ.
Технические характеристики
| Артикул | Типоразмер, DN Сортировать | Импульсный выход Сортировать | Монтажная длина, мм Сортировать | Цена импульса Сортировать | |||
|---|---|---|---|---|---|---|---|
| СТВХ-50ДГ | 50 | Да | 200 | 100 |
|
Запросить цену | |
| СТВХ-50 | 50 | Нет | 200 | 100 |
|
Запросить цену | |
| СТВХ-65ДГ | 65 | Да | 200 | 100 |
|
Запросить цену | |
| СТВХ-65 | 65 | Нет | 200 | 100 |
|
Запросить цену | |
| СТВХ-80ДГ | 80 | Да | 225 | 100 |
|
Запросить цену | |
| СТВХ-80 | 80 | Нет | 225 | 100 |
|
Запросить цену | |
| СТВХ-100ДГ | 100 | Да | 250 | 100 |
|
Запросить цену | |
| СТВХ-100 | 100 | Нет | 250 | 100 |
|
Запросить цену | |
| СТВХ-150ДГ | 150 | Да | 300 | 1000 |
|
Запросить цену | |
| СТВХ-150 | 150 | Нет | 300 | 1000 |
|
Запросить цену | |
| СТВХ-200ДГ | 200 | Да | 350 | 1000 |
|
Запросить цену | |
| СТВХ-200 | 200 | Нет | 350 | 1000 |
|
Запросить цену |
