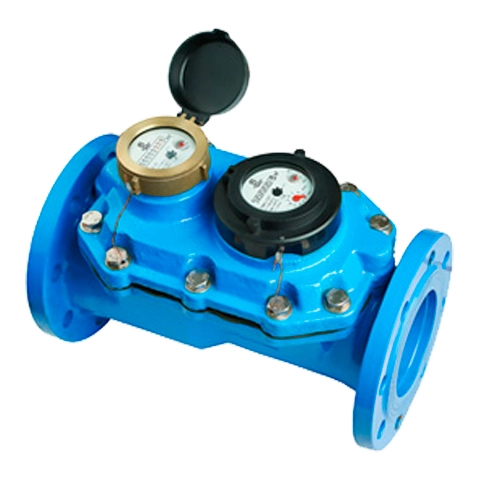

Комбинированный счетчик фланцевый Декаст СТВК-1
Счетчик серии СТВК-1 предназначен для измерения потребления питьевой и технической воды с максимальной температурой 30 градусов
СТВК-1 предназначен для систем с большой амплитудой расходов и разбросов давления
Может применяться в пожарных распределительных сетях и на объектах со значительным сезонным (суточным) колебанием расхода воды
Цена импульса: 100 литров/импульс + 10 литров/импульс для Ду 50, 80, 100 и 1000 литров/импульс + 100 литров/импульс для Ду150
Модификации
СТВК-1 конструктивно исполнен в едином корпусе, счетчики расположены последовательно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 80/20, 100/20, 150/40;
Дополнительно может быть оснащен импульсными выходами, СТВК-1 ХХ/ХХ ДГ;
Возможно нестандартное исполнение счетчика под заказ.
Достоинства
Счетчик полностью соответствует ГОСТ Р 50193 и международным стандартам ISO 4064, ISO 7858.1.2.3
Конструктивно в устройстве расположены два счетчика: турбинный счетчик для больших расходов, многоструйный крыльчатый счетчик для малых расходов. За счет этого достигается возможность точного измерения на объектах с широким диапазоном как малых, так и больших расходов воды
Возможность интегрировать счетчик в автоматизированную систему контроля и управления данными, счетные механизмы обоих счетчиков оснащены МИД-сенсорами.
Считывание показаний
Для определения общего объема воды, прошедшего через счётчик комбинированный СТВК, показания обоих индикаторных устройств суммируют
Принцип работы
Конструктивно счётчики комбинированные СТВК состоят из двух счётчиков воды: турбинного (основного) и крыльчатого (вспомогательного), индикаторных устройств, воспринимающих число оборотов аксиальной турбинки основного счётчика, а также крыльчатки вспомогательного счётчика посредством механизма передачи вращения и переключающего устройства. Индикаторные устройства каждого из счётчиков показывают только ту часть общего измеренного объема, которая прошла через него.
Комплектация
• Счётчик холодной воды комбинированный;
• Паспорт;
• Комплект монтажных частей.

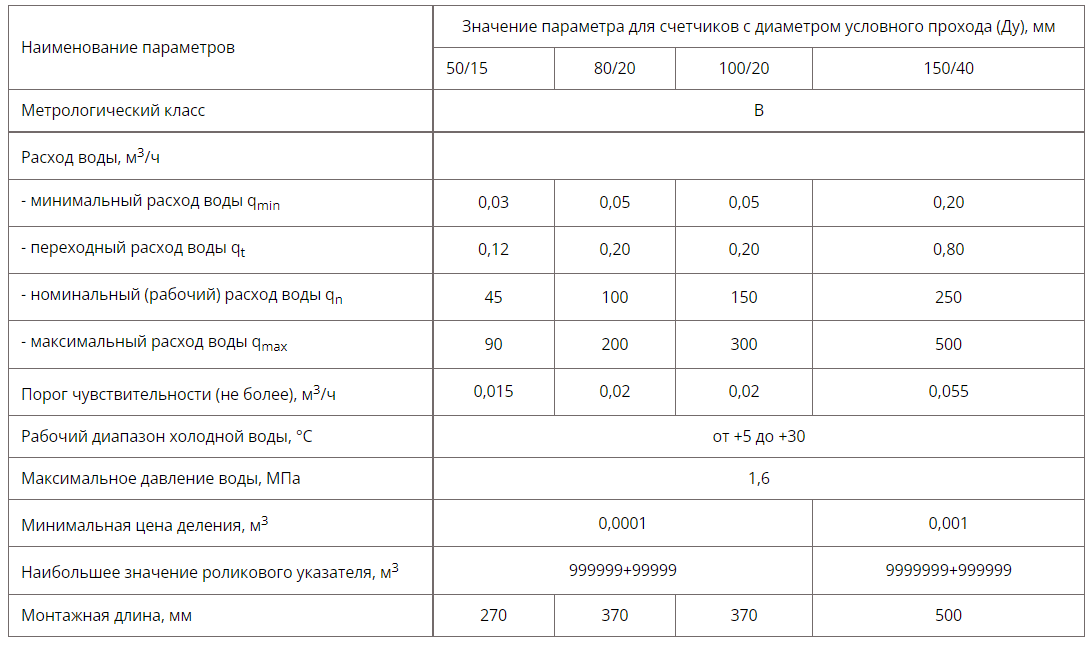

Технические характеристики
Принцип работы
Конструктивно счётчики комбинированные СТВК состоят из двух счётчиков воды: турбинного (основного) и крыльчатого (вспомогательного), индикаторных устройств, воспринимающих число оборотов аксиальной турбинки основного счётчика, а также крыльчатки вспомогательного счётчика посредством механизма передачи вращения и переключающего устройства. Индикаторные устройства каждого из счётчиков показывают только ту часть общего измеренного объема, которая прошла через него.
Комплектация
• Счётчик холодной воды комбинированный;
• Паспорт;
• Комплект монтажных частей.
Технические характеристики
Комплектация
• Счётчик холодной воды комбинированный;
• Паспорт;
• Комплект монтажных частей.
Технические характеристики
• Паспорт;
• Комплект монтажных частей.
Технические характеристики
Фланцевый счетчик: Сертификаты и разрешения для РФ
Для законной установки и эксплуатации фланцевого счетчика (расходомера) на территории Российской Федерации, используемого для коммерческого учета, необходимо наличие следующих обязательных документов.
1. Свидетельство об утверждении типа средств измерений (СУТ)Это главный и обязательный документ, который удостоверяет, что данная модель счетчика прошла все испытания, соответствует требованиям законодательства и допущена к применению в РФ.
-
Кто выдает: Федеральное агентство по техническому регулированию и метрологии (Росстандарт).
-
Что подтверждает:
-
Тип средства измерений (ваша модель счетчика) внесен в Государственный реестр средств измерений.
-
Счетчик предназначен для применения в сфере государственного регулирования обеспечения единства измерений (включая коммерческий учет).
-
Его метрологические характеристики (погрешность, диапазон измерений) соответствуют заявленным.
-
Как выглядит: Это документ на бланке с гербовой печатью Росстандарта, содержащий уникальный номер, название типа счетчика, его основные метрологические и технические характеристики, срок действия и информацию о производителе.
-
Важно: Без действующего СУТ показания счетчика не имеют юридической силы для расчетов между поставщиком и потребителем.
С 2021 года осуществляется переход на единые правила метрологии в рамках ЕАЭС.
-
Кто выдает: Уполномоченные органы государств-членов ЕАЭС (в РФ — Росстандарт).
-
Что подтверждает: Аналогично российскому СУТ, но действует на всей территории ЕАЭС (Россия, Беларусь, Казахстан, Армения, Киргизия).
-
Взаимосвязь: Новые типы счетчиков все чаще получают именно этот сертификат. Он заменяет национальные свидетельства и дает право на обращение на всем рынке ЕАЭС.
Требуется только для счетчиков, работающих на опасных производственных объектах (ОПО).
-
Кто выдает: Федеральная служба по экологическому, технологическому и атомному надзору (Ростехнадзор).
-
На какие объекты распространяется:
-
Объекты нефтегазодобычи, нефтепереработки.
-
Магистральные трубопроводы (нефть, газ).
-
Химические, нефтехимические производства.
-
Объекты, работающие под высоким давлением (например, котельные определенной мощности).
-
Что подтверждает: Счетчик прошел экспертизу промышленной безопасности и может быть использован в специфических условиях ОПО.
Подтверждает, что продукция безопасна для жизни, здоровья и окружающей среды.
-
На какие счетчики распространяется:
-
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» — для взрывозащищенных исполнений счетчиков.
-
ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» — если счетчик рассчитан на давление выше 0,07 МПа.
| Артикул | Типоразмер, DN Сортировать | Импульсный выход Сортировать | |||
|---|---|---|---|---|---|
| СТВК-1-50/15ДГ | 50/15 | Да |
|
Запросить цену | |
| СТВК-1-50/15 | 50/15 | Нет |
|
Запросить цену | |
| СТВК-1-80/20ДГ | 80/20 | Да |
|
Запросить цену | |
| СТВК-1-80/20 | 80/20 | Нет |
|
Запросить цену | |
| СТВК-1-100/20ДГ | 100/20 | Да |
|
Запросить цену | |
| СТВК-1-100/20 | 100/20 | Нет |
|
Запросить цену | |
| СТВК-1-150/40ДГ | 150/40 | Да |
|
Запросить цену | |
| СТВК-1-150/40 | 150/40 | Нет |
|
Запросить цену |
