Счетчик турбинный фланцевый Декаст СТВУ

Характеристики
Рабочее давление, PN
16
Max рабочая температура, t°C
+120°C
Материал корпуса
Чугун
Потеря давления на qmax, МПа, не более
0,1
Производитель
Декаст
Страна производства
Россия
Описание
Применение предназначен для установки на заводах, котельных и пр. промышленных объектах; предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа; счетчики горячей воды СТВУ с импульсным выходoм могут использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя; за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автомат...
Применение

предназначен для установки на заводах, котельных и пр. промышленных объектах;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

счетчики горячей воды СТВУ с импульсным выходoм могут использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).


Модификации

стандартное исполнение

• чугунный корпус;
• окрашенный корпус красного цвета;
• присоединение фланцевое;

модификация счетчика с импульсным выходом (ДГ):

• стандартное исполнение;
• датчик герконовый;

Цену импульса необходимо указывать при заказе счетчика или уточнять у Вашего менеджера.

модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной


Достоинства

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

выпускается в модификации УК с нестандартной монтажной длинной;

надежная конструкционная защита от внешнего магнитного воздействия;

минимальные затраты на установку и эксплуатацию;


Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).


Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.


Комплектация • счетчик воды;
• паспорт;
• комплект уплотнительных прокладок;
• герконовый датчик – для модификации ДГ.

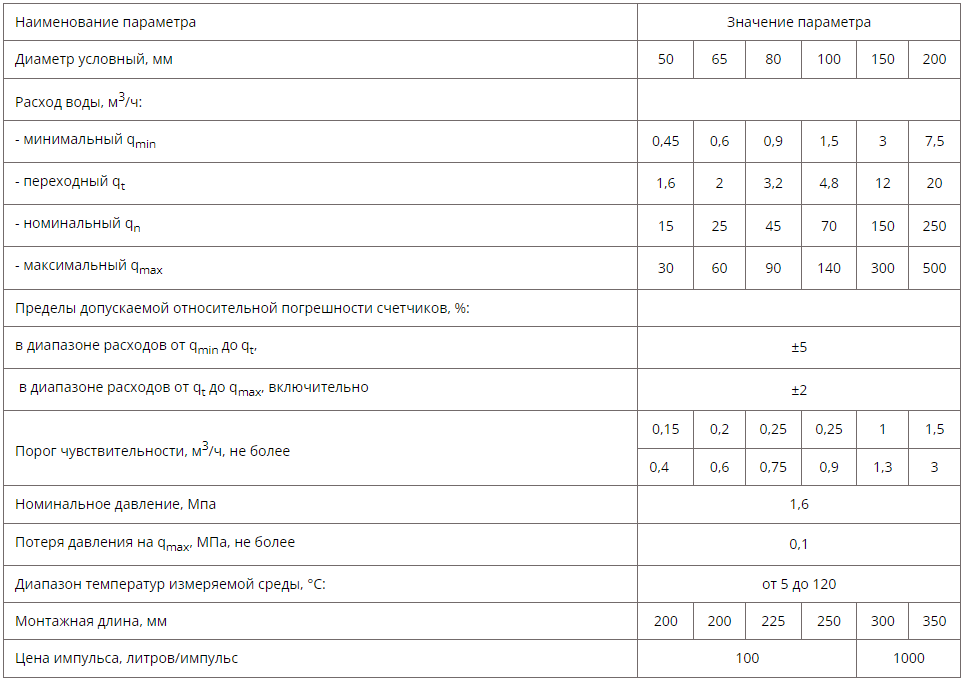

Технические характеристики


Показать полностью
Счетчик турбинный фланцевый Декаст СТВУ: характеристики
Артикул Типоразмер, DN
Сортировать
Импульсный выход
Сортировать
Монтажная длина, мм
Сортировать
Цена импульса
Сортировать
СТВУ-50ДГ 50Да200100
+
Запросить цену
СТВУ-50 50Нет200100
+
Запросить цену
СТВУ-65ДГ 65Да200100
+
Запросить цену
СТВУ-65 65Нет200100
+
Запросить цену
СТВУ-80ДГ 80Да225100
+
Запросить цену
СТВУ-80 80Нет225100
+
Запросить цену
СТВУ-100ДГ 100Да250100
+
Запросить цену
СТВУ-100 100Нет250100
+
Запросить цену
СТВУ-150ДГ 150Да3001000
+
Запросить цену
СТВУ-150 150Нет3001000
+
Запросить цену
СТВУ-200ДГ 200Да3501000
+
Запросить цену
СТВУ-200 200Нет3501000
+
Запросить цену
