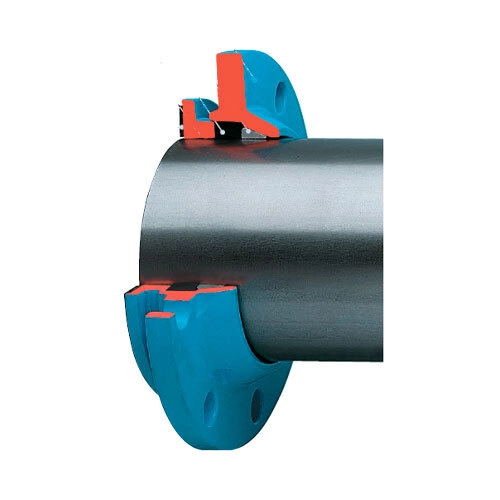

Фланцевый адаптер чугунный для стальных труб с системой фиксации Hawle 7601
Для стальных труб согласно EN 10220
Фиксация и герметизация одновременно
Меры, необходимые для поглощения осевого напряжения,например
при повороте трубопровода, такие как использование дополнительных
креплений, резьбовых соединений, опор и т.д. не нужны. Это соединение
можно в любой момент легко демонтировать
Инструкция по монтажу
Надеть на трубу фланец с манжетой и упорное кольцо, сместить фланец в сборе к контрфланцу, при этом упорное кольцо с уплотнением должно выступать за конец трубы прибп. на 10 мм, выполнить соединение путем многократной затяжки болтов крест-накрест. Преимуществом этого фланца является также возможность компенсации промежутка между трубами в случае если они, например, косо срезаны. Соединив этот фланец с ответным фланцем, этот зазор будет закрыт.
| Артикул | Резьба Сортировать | Количество болтов Сортировать | Типоразмер фланца, DN Сортировать | Типоразмер трубы, DN Сортировать | |||
|---|---|---|---|---|---|---|---|
| 7601 | М16 | 4 | 50 | 60 |
|
Запросить цену | |
| 7601 | М16 | 8 | 80 | 89 |
|
Запросить цену | |
| 7601 | М16 | 8 | 100 | 108 |
|
Запросить цену | |
| 7601 | М16 | 8 | 100 | 114 |
|
Запросить цену | |
| 7601 | М16 | 8 | 65 | 76 |
|
Запросить цену | |
| 7601 | М16 | 8 | 125 | 133 |
|
Запросить цену | |
| 7601 | М20 | 8 | 150 | 159 |
|
Запросить цену | |
| 7601 | М20 | 8 | 150 | 168 |
|
Запросить цену | |
| 7601 | М20 | 8 | 200 | 219 |
|
Запросить цену |
