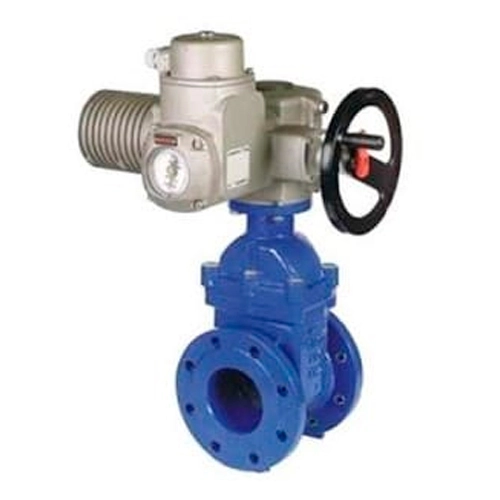

Задвижка клиновая фланцевая длинная(F5) AVK 15/70-72 корпус чугун обрезиненый клин EPDM с электроприводом AUMA SA 07.5 — 16.1

Задвижка клиновая фланцевая длинная(F5) AVK 15/70-72 корпус чугун обрезиненый клин EPDM с электроприводом AUMA SA 07.5 — 16.1

Характеристики

Материал корпуса

высокопрочный шарографитный чугун, GJS-500-7 по EN 1563 (GGG-50 по DIN 1693)

Покрытие

внутри и снаружи порошковое эпоксидное по DIN 30677-2, нанесенное электростатическим способом, утверждено GSK

Материал подшипника

устойчивая к обесцинкованию латунь CW602N по EN12165 (CZ 132 по BS 2872)

Материал клина

сердечник из высокопрочного шарографитного чугуна GJS-400-15, полностью вулканизирован антибактериальной резиной EPDM; запрессованная клиновая гайка из устойчивой к обесцинкованию латуни CW602N по EN12167 (CZ 132 по BS 2874)

Шток

нержавеющая сталь, DIN х 20 Сг 13

Прокладка крышки

антибактериальная резина EPDM

Крышка

высокопрочный шарографитный чугун, GJS-500-7 по EN 1563 (GGG-50 по DIN 1693)

Болт крышки

нержавеющая сталь А2, пломбированы термоклеем

Описание

ЗАДВИЖКА AVK КЛИНОВАЯ ПОЛНОПРОХОДНАЯ,
С ЭЛЕКТРОПРИВОДОМ, DN 40-800, PN 10 ИЛИ PN 16 Конструкция: по стандарту EN 1074-1 и 2 / EN 1171
Строительная длина: по стандарту EN 558, таблица 2, серия 15 (DIN 320Z F5)
Размеры фланцев и отверстий: по ГОСТ 12815-80 Ряд 1 (ISO 7005-2; EN 1092-2:1997; DIN 2501)

Назначение: Для питьевом воды, нейтральных
жидкостей и сточных вод" с содержанием
твердых частиц до 10%
Присутствие нефтепродуктов в среде
не допускается
Т макс. +70&de...

ЗАДВИЖКА AVK КЛИНОВАЯ ПОЛНОПРОХОДНАЯ,
С ЭЛЕКТРОПРИВОДОМ, DN 40-800, PN 10 ИЛИ PN 16

Конструкция: по стандарту EN 1074-1 и 2 / EN 1171
Строительная длина: по стандарту EN 558, таблица 2, серия 15 (DIN 320Z F5)
Размеры фланцев и отверстий: по ГОСТ 12815-80 Ряд 1 (ISO 7005-2; EN 1092-2:1997; DIN 2501)

Назначение:

Для питьевом воды, нейтральных
жидкостей и сточных вод" с содержанием
твердых частиц до 10%
Присутствие нефтепродуктов в среде
не допускается
Т макс. +70°С
Для установки в колодцах и помещениях.
Комплектующие для подземной
бесколодезной установки поставляются
по запросу.
* Допустимость установки на сточные
воды и канализацию определяется после
заполнения опросного листа с указанием
характеристик рабочей среды

Испытания:

Гидравлические испытания по
EN 1074-1 и 2/ EN 12266
Седло: 1,1 х PN
Корпус: 1,5 х PN
Проверка рабочего крутящего момента

Дополнительные принадлежности по заказу

Удлинительная штанга
Колонка управления
Блок управления приводом

Сертификаты:

Декларация ТР ТС 010/2011 с допуском
на О ПО (схема 5д>
Декларация ТР ТС 032/2013
Санитарно-эпидемиологическое
заключение
Сертификат пожарной безопасности

Показать полностью

Задвижка клиновая фланцевая длинная(F5) AVK 15/70-72 корпус чугун обрезиненый клин EPDM с электроприводом AUMA SA 07.5 — 16.1: характеристики

Артикул	Типоразмер, DN Сортировать	Рабочее давление, PN Сортировать	Монтажная длина, мм Сортировать
15-040-70016	40	PN10/16	240	– +	Запросить цену
15-050-70016	50	PN10/16	250	– +	Запросить цену
15-065-72016	65	PN10/16	270	– +	Запросить цену
15-080-72016	80	PN10/16	280	– +	Запросить цену
15-100-72016	100	PN10/16	300	– +	Запросить цену
15-150-72016	150	PN10/16	350	– +	Запросить цену
15-200-72006	200	PN10	400	– +	Запросить цену
15-200-72016	200	PN16	500	– +	Запросить цену
15-250-72006	250	PN10	450	– +	Запросить цену
15-250-72016	250	PN16	500	– +	Запросить цену
15-300-72006	300	PN10	500	– +	Запросить цену
15-300-72016	300	PN16	500	– +	Запросить цену
15-350-72006*	350	PN10	500	– +	Запросить цену
15-350-72016*	350	PN16	500	– +	Запросить цену
15-400-72006	400	PN10	500	– +	Запросить цену
15-400-72016	400	PN16	500	– +	Запросить цену
15-450-72006*	450	PN10	500	– +	Запросить цену
15-450-72016*	450	PN16	500	– +	Запросить цену
15-500-72006*	500	PN10	500	– +	Запросить цену
15-500-72016*	500	PN16	500	– +	Запросить цену
